1　范圍

本標準規定了母材厚度不小于8mm的低超聲衰減(特別足教射衰減小)金屬材料熔化焊焊接接頭手工超聲檢測技術。檢測時焊縫及其母材溫度在0～60℃之間。本標準主要應用于母材和焊縫均為鐵素體類鋼的全熔透焊縫。

本標準規定了依賴材料的超聲波數值，是基于縱波聲速為(5920士50)m/s和橫渡聲速為(3255±30)m/s的鋼材。

本標準規定了明個檢測等級。不同的檢測等級對應不同的缺欠檢出率。附錄A給出了檢測等級A、B和C的選擇指導。

本標準規定了僅在特殊應用中使用檢測等級D的一般要求；檢測等級D儀在規范中有規定時才能使用。特殊應用包括-非鐵素體類焊縫檢測、部分熔透焊縫檢測、應用自動化設備的焊縫檢測，和溫度和0～60℃范圍外的焊縫檢測。

通過下列任一技術，本標準可用于顯示評定或驗收：

a)基于顯示長度和同渡幅度的評定；

b)基于顯示特性和顯示尺寸(采剛探頭移動技術)的評定。

應明確規定使用哪種技術，

2　規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，儀注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件；

GB／T 5616無損檢測  應用導則

GB／T 9445無損檢測 人員資格鑒定與認證(GB／T 9445—2008，ISO 9712：2005，IDT)

GB／T 12604．1無損檢測  術語 超聲檢測(GB／T 12604．1—2005，ISO 5577：2000，IDT)

GB／T 19418 鋼的弧焊接頭 缺陷質量分級指南(GB／T 19418—2003，ISO 5817：1992，IDT)

GB／T 19799．1無損檢測 超聲檢測  1號校準試塊(GB/T 19799．1—2005，ISO：2400：1972，IDT)

GB／T 19799．2無損檢測　超聲檢測　2號校準試塊(GB／T 19799．2—2012，ISO 7963：2006,IDT)

GB／T 23905無損檢測  超聲檢測用試塊

GB／T 29711焊縫無損檢測　超聲檢測　焊縫中的顯示特征(ISO 23279：2010，IDT)

GB／T 29712焊縫無損檢測　超聲檢測　驗收等級(ISO 11666：2010，MOD)

JB/T 9214無損檢測  A型脈沖反射式超聲檢測系統工作性能測試方法

JB／T 10061A型脈沖反射式超聲波探傷儀  通用技術條件

3　術語、定義和符號

3．1　GB／T 12604．1界定的術語和定義適用于本文件。

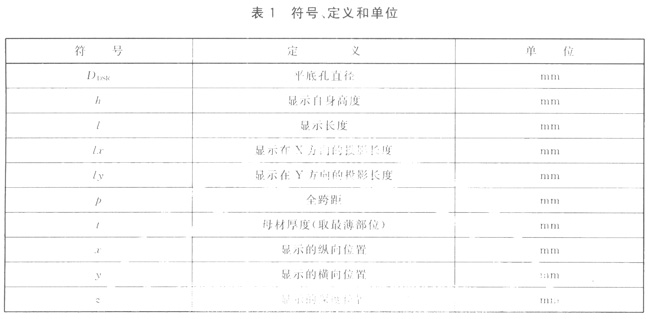

3．2　本標準中使用的符號、定義和單位見表1所示。

顯示應分為縱向顯示或橫向顯示?？v向和磺向顯示的劃分與焊縫軸向尺寸x方向有關，如圖3所示。

4　總則

本標準的目的是，對于溫度范圍為0～60℃的普通焊接接頭，使用標準條款進行超聲檢測的通用技術。本標準規定了檢測設備、檢測準備、檢測實施和報告等具體要求。具體參數(尤其探頭)符合GB／T 29712和GB／T 29711要求。

5　檢測前需要的信息

5．1　必要的項目

合同或技術協議中至少包括下列項目：

a)參考等級設定方法；

b)顯示評定方法；

c)驗收等級；

d)檢測等級；

e)檢測時被檢對象所處的制造和加工狀態；

f)人員資格；

g)橫向顯示的檢測范圍；

h)附加串列檢測的要求(見附錄B)；

i)焊前和(或)焊后的母材檢測；

j)是否需要書面檢測工藝規程；

k)書面檢測工藝規程的要求。

5．2　檢測前所需的必要信息

焊接接頭超聲檢測時，檢測人員應獲得下列必要信息：

a)書面檢測工藝規程，如需要(參見5．3)；

b)母材類型和產品門類(例如：鑄件、鍛件、軋制件)；

c)檢測時被檢對象所處的制造或加工狀態，包括熱處理狀態或其他；

d)任何焊后熱處理的時機和程度；

e)坡口型式和尺寸；

f)表面狀態要求；

g)焊接工藝規程或相關焊接工藝參數；

h)報告要求；

i)驗收等級；

j)檢測范圍(包括橫向顯示的檢測要求，如相關)；

k)檢測等級；

l)人員資格等級；

m)發現不可驗收顯示后的糾正規程。

5．3　書面檢測工藝規程

本標準的規定和要求，通常滿足了編制書面榆測工藝規程的需要。

如不滿足，或本標準描述的檢測技術不適用于被檢測焊縫，如果技術協議有要求，應使用補充的書面檢測工藝規程。
