5  系統總體架構

5.1  加油加氣站視頻安防監控系統由接入平臺（加油加氣站現場監控中心）及前端信息采集設施、管理平臺（?。ㄗ灾螀^(qū)、直轄市）級視頻安防監控管理中心）、分控平臺（地市（片區）級視頻安防監控分中心）組成。

系統總體架構圖見圖1。

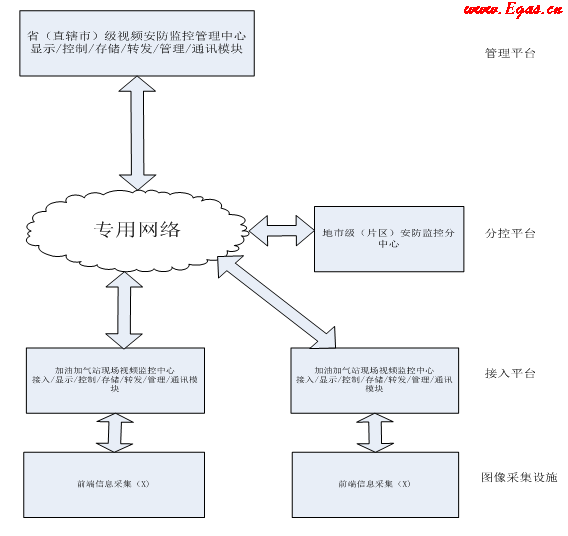

圖1  加油加氣站視頻安防監控系統總體架構圖

5.2  接入平臺是加油加氣站視頻安防監控系統設在加油加氣站現場的監控中心，實現對現場前端信息采集設施的信號匯集、管理和控制，負責與管理平臺、分控平臺的信息交互。

5.3  管理平臺是加油加氣站視頻安防監控系統的控制、管理和指揮中心，能對全省所轄加油加氣站的前端圖像資源、設備和用戶進行統一調用、管理和控制，具有向上級公司和同級相關政府管理部門轉發圖像信息的功能。

5.4  分控平臺是加油加氣站視頻安防監控系統的分控中心，能對地市或片區區域內加油加氣站的安防狀況進行監視或控制，與管理平臺和地市級相關政府管理部門進行信息交互。

6  接入平臺及前端信息采集設施要求

6.1  接入平臺要求

6.1.1  一般要求

6.1.1.1  接入平臺設在加油加氣站站長室或收銀臺，應能滿足無人值守運行的要求。

6.1.1.2  應配備UPS電源。在市電中斷條件下，應能支持平臺和前端信息采集設施工作2 h。

6.1.1.3  接入平臺的防雷與接地設計應符合GB 50348－2004第3.9條的要求。

6.1.2  功能要求

6.1.2.1  圖像顯示

應滿足加油加氣站全部接入圖像同時顯示，報警圖像應能以單畫面全屏幕顯示功能。

6.1.2.2  存儲與回放

6.1.2.2.1  應實現對本地接入的全部圖像進行實時存儲，對報警聯動圖像應備份存儲。

6.1.2.2.2  應支持音頻與視頻同步存儲與回放。

6.1.2.2.3   應可按照錄像時間、攝像機位置、報警標識、日期范圍等相關屬性進行歷史圖像的回放。

6.1.2.3  網絡接口

應具備標準數據通信接口，實現向上級平臺上傳信息，并接受上級平臺的信息和控制指令，實現網絡控制。如若沒有上級平臺，也應具備標準數據通信接口，以實現與相關監管部門的信息交互。

6.1.2.4  報警聯動接口

火災探測、入侵探測、暴力搶劫手動觸發等報警輸出接口應與相對應的圖像編碼通道相連接，具備在報警觸發條件下有效的觸發本地報警畫面彈出，同時啟動圖像存儲并向多個指定IP地址自動轉發報警圖像和事件位置信息的功能。

6.1.3  性能要求

6.1.3.1  圖像顯示性能要求

顯示器分辨率的配置不應低于平臺內所安裝攝像機的最高分辨率；圖像質量的評價應符合GB 50395-2007中5.0.10的相關規定。

6.1.3.2  圖像存儲與回放性能要求

6.1.3.2.1  圖像存儲宜采用DVR架構。

6.1.3.2.2  圖像存儲應采用4 CIF格式；高分辨率圖像存儲，應不低于高分辨率攝像機的圖像輸出格式。

6.1.3.2.3  圖像存儲應滿足全部圖像24 h不間斷錄像，保存時間不應小于30 d。

6.1.3.2.4  應對錄像文件采取防篡改或完整性檢查措施。

6.1.3.2.5  涉及重大事件的錄像文件，應采用不同介質存檔，長期保存。

6.1.3.2.6  圖像回放應不低于4 CIF，回放速率應滿足1～25 幀/秒任選。

6.1.3.3  網絡接口性能要求

6.1.3.3.1  每路數字視頻接入端口帶寬應不小于512 K。

6.1.3.3.2  每路數字音頻接入端口帶寬應不小于32 K.

6.1.3.3.3  圖像上傳端口帶寬不宜低于本平臺接入的高分辨率圖像所需傳輸帶寬的5倍。

6.1.3.4  報警聯動接口性能要求聯動響應時間應符合GB 50395－2007的相關規定，不大于4 s。

6.2  前端信息采集點位設置要求

6.2.1  一般要求

6.2.1.1  全部前端信息采集設備的選型和配置應按GB 50348－2004第3.8條的規定，符合其使用環境的要求。

6.2.1.2  全部前端信息采集設備都應設置在按GB 50156－2002附錄B劃定的0區、1區、2區以外的區域。

6.2.1.3  應根據不同點位的不同功能要求，配置適配的前端信息采集設備。

6.2.1.4  應根據不同點位現場照度情況配置相應的圖像采集設備，實現高分辨率（不低于彩色540 TVL,黑白600TVL）。

6.2.1.5  加油加氣站界區內的6.2.2指定的部位圖像覆蓋率應滿足無盲區覆蓋。

6.2.1.6  手動報警按鈕報警時，相應的前端圖像采集設備應與報警聯動。

6.2.1.7  前端信息采集設備應盡可能設置在加油加氣站的防雷保護區內，如有不能滿足這一要求的前端信息采集設備，則應按GB 50156－2002第10.2條、GB 50348－2004第3.9條、GB 50395－2007第8章的規定單獨設計防雷設施，并按GB 50348－2004第7.7條的要求進行檢驗。

6.2.2  具體要求

6.2.2.1  加油加氣站進、出口的配置

加油加氣站進、出口應分別配置一臺高分辨率智能一體化攝像機，應能廣角監控加油加氣站進、出口整體情況，包括：汽車車型，汽車駛入、駛出的路徑，行人走入、走出的動作、行為。該攝像機應具備車輛牌照和車型的識別功能。

6.2.2.2  加油加氣區的配置

加油加氣區應根據加油機加氣機的數量配置一定數量的高分辨率智能一體化攝像機和拾音器，應能全面監控加油加氣操作工位中加油人員具體操作及現金交易情況，并能在某一焦點清晰看清汽車車牌。

本配置同樣適用于自助式加油區。

6.2.2.3  卸油口油罐區的配置

應在站房外墻上或單獨設置的立桿上安裝紅外一體化攝像機，應能對卸油口及整個油罐區域進行全面監控，并能清晰看到卸油員具體操作動作。

6.2.2.4  卸氣柱及壓縮機的配置

應在站房外墻上或單獨設置的立桿上安裝紅外一體化攝像機，應能對卸氣口及整個卸氣區域進行全面監控并能清晰看到卸氣員具體卸氣操作動作。

6.2.2.5  財務辦公室的配置

應在財務辦公室內墻頂部，與辦公室入口成斜對角的適當位置安裝高分辨率日夜轉換變焦半球攝像機一臺，全面監控辦公區域、保險柜及工作人員開啟情況、辦公人員進出情況。

應在室內適當位置安裝手動報警按鈕。

6.2.2.6  便利店收銀服務區的配置

應在便利店內墻頂部，與收銀服務區成斜俯視角度的適當位置安裝高分辨率日夜轉換變焦半球攝像機一臺，并在適當位置安裝拾音器，全面監控收銀服務區域，應能清晰看到顧客相貌、衣著特征，收銀員與顧客現金交易、商品買賣詳細情況，收銀員往投幣口投幣情況，及收銀服務區商品。

應在收銀員附近隱蔽安裝手動報警按鈕。

6.2.2.7  便利店銷售區的配置

應在便利店內墻頂部安裝一定數量的高分辨率日夜轉換變焦半球攝像機，全面監控便利店商品、顧客選擇商品的動作、便利店人員進出及流動情況。

6.2.3 壓縮天然氣加氣母站、壓縮天然氣加氣子站、撬裝式加油站以及儲氣瓶組等不同形式加油加氣站的前端信息采集點位設置參照6.2.2執行。
