摘要：三套管相變蓄能換熱器在供熱工況下運行時，外層水與中間層相變材料間的換熱以及中間層相變材料與內層制冷劑間換熱同時進行。建立了三套管相變蓄能換熱器的數學模型，針對液態相變材料層引入了有效熱導率，模擬穩態下傳熱溫度場。三套管相變蓄能換熱器的液態相變材料層增大了傳熱熱阻，產生較大的徑向溫度梯度，但30min后相變材料層溫度場即可達到穩態，制冷劑側換熱效果并未由于相變材料熱導率低而有顯著變化。
關鍵詞：三套管蓄能換熱器；熱導率；溫度場；相變材料
1 概述
三套管相變蓄能換熱器是一種新型的集成節能設備，與普通套管換熱器相比，增加了安裝在內外管間的中間層相變材料，這樣就將普通套管換熱器換熱功能與相變材料的蓄熱功能有機地結合[1]。相變材料的合理選擇決定著三套管相變蓄能換熱器的蓄熱效果，因此應從熱力特性、物理特性、化學特性和經濟性這幾個方面對其進行評估。在設備實驗試制階段，我們選用已經商業化的相變材料——RT6，融化溫度為9℃，凝固溫度為6℃，相變潛熱為183kJ/kg，熱導率為0.4W/(m·K)。在太陽能熱泵系統供熱工況下，三套管相變蓄能換熱器作為蒸發器，外層為經太陽能集熱器換熱的低溫熱水放熱，內層為制冷劑吸熱。由于RT6的熱導率較低，若相變材料層設計厚度不當，易導致制冷劑的吸熱量不足，則換熱器功能就由于增加了相變材料而變?nèi)?。本文針對三套管相變蓄能換熱器穩態傳熱運行模式建立數學模型，研究相變材料層的溫度場變化。
2 三套管相變蓄能換熱器結構

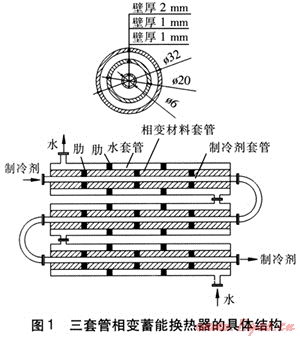

從方便設計和制造的角度出發，選擇與1kW制熱量的壓縮機組相對應的三套管相變蓄能換熱器。對其進行結構設計后，確定管長為6m，相變材料層厚度為6mm，三套管相變蓄能換熱器的具體結構見圖1。
3 數學模型的建立

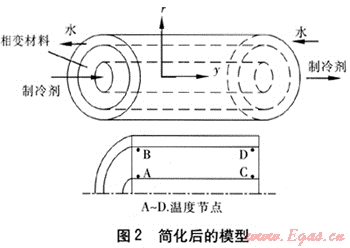

忽略三套管內層制冷劑套管在連接處的熱損失，將模型進行簡化(見圖2)。
在模型簡化的基礎上，根據圓柱體各個半徑方向上溫度場相同的特點，將相變材料溫度場分布視為是二維的，沿徑向(圓柱半徑方向圖2中r方向)和軸向(流體流動方向，圖2中y方向)，取環形的微元體，制冷劑側的換熱模型與普通套管換熱器相同。在建立模型之前進行如下假設：制冷劑沿水平管作一維流動；兩相流在同一流動截面上氣相和液相的壓力相等；制冷劑側能量方程中忽略動能和勢能的影響；忽略管壁的軸向?qū)?；不考慮制冷劑重力的影響。
3.1 制冷劑側
① 兩相區
由于蒸發器內制冷劑兩相流處于環狀流已經達成共識，因此本文僅以環狀流對制冷劑兩相流進行建模。環狀流動的主要特征是氣相在管內流動，而液膜以不同的速率環繞于管內壁上，同時有少量的液滴被夾帶到氣相流中。將內層制冷劑套管劃分為若干微元，對于任一微元可建立方程[2]：
式中t——時間，s
β——空隙率，表示在微元內氣相占的體積份額
ρv、ρL——制冷劑的氣、液相的密度，kg/m3
hv、hL——制冷劑的氣、液相的比焓，J/kg
y——軸向坐標，m
vv、vL——制冷劑的氣、液相的流速，m/s
di——制冷劑套管內徑，m
Ad——制冷劑套管截面積，m2
qtp——兩相流制冷劑的熱流密度，W/m2
α——兩相流制冷劑與管壁的表面?zhèn)鳠嵯禂?shù)，W/(m2·K)
Tr,tp,av——微元體兩相流制冷劑進出口平均溫度，K
Tw,i——制冷劑套管內壁溫度，K
② 單相區(過熱區)
式中ρs——單相流制冷劑的密度，kg/m3
hs——單相流制冷劑的比焓，J/kg
vs——單相流制冷劑的流速，m/s
qs——單相流制冷劑的熱流密度，W/m2
αs——單相流制冷劑與管壁的表面?zhèn)鳠嵯禂?shù)，W/(m2·K)
Tr,s,av——微元體單相流制冷劑進出口平均溫度，K
管壁部分能量守恒方程：
式中Φr——制冷劑吸收的熱流量，kW
Φa——相變材料放出的熱流量，kW
cp,pf——管子和肋片的平均比定壓熱容，kJ/(kg·K)
mpf——微元體管子和肋片的平均質量，kg
Tpf——管子和肋片的溫度，K
對于單相流(包括過熱氣態制冷劑、過冷液態制冷劑)管內湍流換熱，αs采用迪圖司-貝爾特(Dittus-Boelter)關聯式表達[3]：
式中Res——單相流制冷劑的雷諾數
Prs——單相流制冷劑的普朗特數
λs——單相流制冷劑的熱導率，W/(m·K)
對于兩相流的管內湍流換熱，αtp采用如下的關聯式表達[4]：
式中x——制冷劑的干度
εp——工作壓力與臨界壓力之比
空隙率計算的準確與否，將直接影響到整個模型的計算精度。文獻[5]分別采用馬丁內利數(Xtt)修正模型、Tandon模型、Hughmark模型對空隙率進行了計算，并與文獻[6]采用的PHOENICS軟件計算的結果進行了比較，認為采用Xtt修正模型的計算結果令人滿意。因此本文也采用Xtt修正模型：
3.2 相變材料側
相變材料層的數學模型是三套管相變蓄能換熱器數學模型中最關鍵的部分，當系統處于不同的運行工況時，相變材料層處于不同的狀態，因此其數學模型也應根據運行工況來分別建立。當系統處于供熱工況時，外層水側水溫在20℃左右，此時處于中間層的相變材料溫度要高于其相變溫度，一直處于液態。三套管相變蓄能換熱器在此運行模式下，與常規的套管換熱器相比，只是增加了中間層的液態相變材料層。液態相變材料在內、外層套管的溫差作用下，自然對流作用明顯。因此，可以按照常規的套管蒸發器對其進行建模，而中間層屬于有限空間內的自然對流問題，引入有效熱導率λ′p：
式中λ′p——相變材料的有效熱導率，W/(m·K)
C、n、m——修正系數，根據文獻[7]可知：C=0.4，n=0.2，m=0
Ra——相變材料的瑞利數
L——相變層長度，m
δ——相變層厚度，m
λp——相變材料的熱導率，W/(m·K)
3.3 水側
外層水側的任一微元可以建立方程[8]：
式中ρw——水的密度，g/m3
hw——水的比焓，kJ/kg
vw——水的流速，m/s
Tp——相變材料的溫度，℃
Ts——外層水的溫度，℃
d2——外層水套管的外徑，m
d1——外層水套管的內徑，m
4 數值模擬結果分析
將制冷劑、相變材料層與水側方程離散后，對三套管相變蓄能換熱器在供熱工況下穩態運行的相變材料溫度場進行求解。在供熱工況下，模擬初始狀態，流經三套管相變蓄能換熱器外層的水溫為20℃，故相變材料層的初始溫度也為20℃。

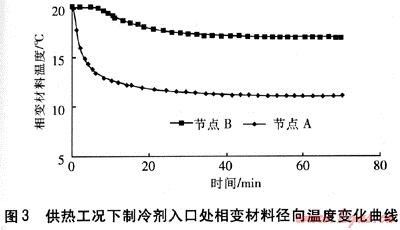

供熱工況下制冷劑入口處相變材料徑向溫度變化曲線見圖3。由圖3可知，在供熱工況下，系統開始運行初期，相變材料徑向各節點間溫度的差異較大，鄰近制冷劑管壁的節點A溫度下降較快，而與水管壁相鄰的節點B溫度幾乎不變，直至30min后相變材料溫度場達到穩定狀態，之后沿徑向各個節點的相對溫差固定。

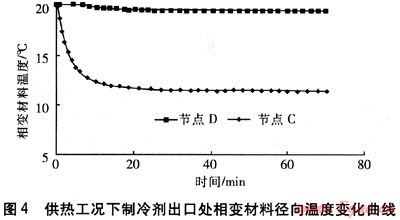

供熱工況下制冷劑出口處相變材料徑向溫度變化曲線見圖4，由圖4可知，制冷劑出口處相變材料徑向溫度變化與制冷劑入口處的趨勢基本相同，但制冷劑出口處的溫度比入口處溫度高些。這是由于三套管相變蓄能換熱器的制冷劑入口側正是外層水的出口側，制冷劑進入三套管內不斷氣化吸熱，出口處制冷劑已經具有一定的過熱度，因此貼近制冷劑管壁的出口處相變材料的溫度要高于入口處貼近制冷劑管壁的相變材料的溫度。同時，由于水與相變材料之間逆流換熱，水進入三套管的外層后，通過與相變材料之間的換熱，出口處水溫勢必低于入口水溫，相應的貼近水管壁的入口處的相變材料溫度要高于貼近水管壁出口處的相變材料溫度。相變材料溫度場同樣在30min后穩定。相變材料溫度場在達到穩態后，由于相變材料的熱導率較低，導致徑向溫度梯度較大。當三套管相變蓄能換熱器作為蒸發器時，在兩相區制冷劑吸熱但是溫度并無變化，而在過熱區溫度才有所上升，因此軸向溫度梯度較小。
5 結論
三套管相變蓄能換熱器增加了中間相變材料層之后，增大了換熱熱阻。有機相變材料的熱導率較低，在全部為液態的時候，采用有效熱導率，考慮了對流換熱對相變材料層導熱的加強作用后，系統運行30min后基本達到穩態溫度場，可以看到，相變材料層徑向溫度梯度較軸向溫度梯度大。在外層水溫為20℃的供熱工況下，相變材料層與制冷劑間的管壁溫度在12℃左右，相應的蒸發溫度為7℃左右，優于傳統的空氣源熱泵工況。驗證了三套管相變蓄能換熱器在供熱工況下可以保證換熱效果，沒有因為有機相變材料層的熱導率過低，使得換熱效果差而導致蒸發溫度過低，吸熱量不足。
參考文獻：
[1] 楊靈艷，倪龍，姚楊，等.蓄能型太陽能與空氣源熱泵集成系統運行模式[J].煤氣與熱力，2009，29(1)：A01-A04.
[2] 江輝民.帶熱水供應的熱泵空調器的運行特性研究(博士學位論文)[D].哈爾濱：哈爾濱工業大學，2006.
[3] 葛云亭.房間空調器系統仿真模型研究(博士學位論文)[D].北京：清華大學，1997.
[4] 許為全.熱質交換過程與設備[M].北京：清華大學出版社，1991.
[5] 姚楊.空氣源熱泵冷熱水機組冬季結霜工況的模擬與分析(博士學位論文)[D].哈爾濱：哈爾濱工業大學，2002.
[6] WANG H，TOUBOR S. Distributed and non-steady-steady modeling of an air cooler[J].International Journal of Refrigeration，1991，(5)：158-167.
[7] (美)霍爾曼J P(著)，馬慶芳(譯).傳熱學[M].北京：人民教育出版社，1979.
[8] 楊靈艷.三套管蓄能太陽能與空氣源熱泵集成系統實驗與模擬(博士學位論文)[D].哈爾濱：哈爾濱工業大學，2009.
(本文作者：楊靈艷1 倪龍2 姚楊2 周權3 1.中國建筑科學研究院 北京 100013；2.哈爾濱工業大學市政環境工程學院 黑龍江哈爾濱 150090；3.中國中元國際工程公司 北京 100089)
