摘要：煤層氣的運移產出流態是煤層氣井產能預測的理論基礎，目前煤層氣井產能預測大多采用達西滲流模型，預測結果與實際相差較大，因此判定煤層氣在儲層內部的運移流態至關重要。在RMT-150B巖石力學伺服試驗機的基礎上，設計出一套測試啟動壓力梯度的裝置，通過實驗得到流經煤樣的氣體流速與壓力平方差，而兩者并非通過原點的線性關系，證明啟動壓力梯度的存在。通過測試不同煤樣的啟動壓力梯度與滲透率，其回歸曲線表明：兩者呈負指數關系，相關度達0.933，且隨著滲透率降低，其啟動壓力梯度逐步增大，在低滲透階段增加趨勢就更加明顯。煤的啟動壓力梯度存在證明煤層氣運移流態為非線性滲流，該結論對改進煤層氣井產能預測模型有指導意義。

關鍵詞：煤層氣；流體流動；啟動壓力梯度；滲透率；非達西流；生產能力；預測；實驗室；試驗

    最早提出啟動壓力梯度概念的是1951年前蘇聯的B.A.費勞林，他認為只有當實際壓力梯度大于某一臨界值時，流動才能發生，此臨界值稱為啟動壓力梯度^[1～2]。開發低滲透油氣藏的過程中發現其中的流體滲流不再遵循達西定律，而是帶有啟動壓力梯度的非線性滲流^[3～4]。到目前為止，確定低滲透油氣藏非達西流啟動壓力梯度的方法主要有室內測試法、數值實驗法、理論計算法、生產分析法、穩定試井和不穩定試井，注水見效時間預測法等^[5]，其中室內測試又可分為“氣泡法”、“毛細管平衡法”、“穩壓法”和“壓差流量法”等，測試對象基本是砂巖儲層，而對煤儲層啟動壓力梯度的測試還未見報道。

    目前煤層氣井產能預測的主要依據是達西滲流理論，造成產能預測不準確，例如張冬麗等在模擬煤層氣羽狀水平井產能時發現：考慮啟動壓力梯度梯度將使降壓效果變差，產量大幅度減小^[6～7]。因此要正確預測產能，就必須正確認識其儲層特征和滲流規律，前提條件是準確測試煤儲層的啟動壓力梯度，這對煤層氣開發具有重要指導意義。

采用吳凡等計算砂巖啟動壓力梯度的方法^[8～9]，當不考慮啟動壓力梯度時的氣體滲流方程為：



式中：v為氣體流速，m/s；K為滲透率，m²；p₁為入口壓力，Pa；p₂為出口壓力，Pa；p₀為大氣壓力，101325Pa；μ為氣體黏度，Pa·s；L為氣體流經長度，m。

    可以看出，v與p₁²-p₂²為通過原點的線性關系。當存在啟動壓力梯度時應該為：

式(2)中a、b為常數，令v=0，則p₁與p₂關系為：



所以啟動壓力梯度為：

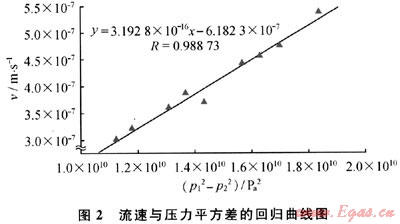

因此，只要通過回歸v與p₁²-p₂²之間關系，求出常數a和b，代入式(4)就可計算啟動壓力梯度。









    存在啟動壓力梯度是煤儲層的特點，但以往瓦斯參數測試是基于煤層氣產出服從線性滲流定律，忽略了低速非線性滲流和擴散；煤層氣井產能模擬顯示啟動壓力梯度是產能下降和有效開采時間縮短的主要原因之一。通過研究表明：煤儲層的啟動壓力梯度的確存在，并且可以通過室內測試來查明，這對指導煤層氣開發有重要的現實意義和理論價值。

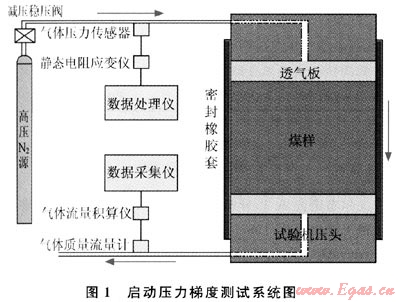

    1) 在RMT-150B巖石力學伺服試驗機基礎上，設計了一套用于測量煤樣啟動壓力梯度的實驗流程，可在不同的圍壓和軸向壓力下測試煤樣的啟動壓力梯度。試驗結果和數據計算結果擬合表明此方法是可行的。

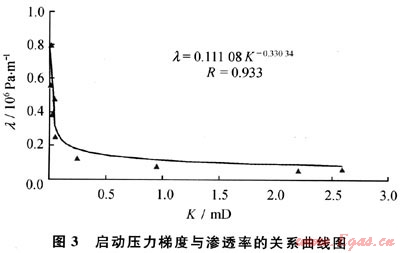

    2) 實驗數據表明氣體通過低滲透煤樣時存在低速非達西現象和啟動壓力梯度，并回歸了啟動壓力梯度與滲透率關系曲線，隨著滲透率的降低啟動壓力梯度逐步增加，在低滲透階段更加顯著。

[1] 戈?duì)柌贾Z夫A T.異常油田開發[M].張樹寶，譯.北京：石油工業出版社，1987.

[2] ALVARO P，FARUK C. Modification of Darcy’s law for the threshold pressure gradient[J].Journal of Petroleum Science and Engineering，1999，22(4)：237-240.

[3] 汪周華，鐘兵，伊向藝，等.低滲氣藏考慮非線性滲流特征的穩態產能方程[J].天然氣工業，2008，28(8)：81-83.

[4] YIN DAIYIN，PU HUI. Numerical simulation study on surfactant flooding for low permeability oilfield in the condition of threshold pressure[J].Journal of Hydrodynamics，2008，20(4)：492-498.

[5] 甘慶明，成珍，成綏民.低滲油藏非達西流啟動壓力梯度的確定方法[J].油氣井測試，2004，13(3)：1-4.

[6] 張冬麗，王新海，宋巖.考慮啟動壓力梯度的煤層氣羽狀水平井開采數值模擬[J].石油學報，2006，27(4)：89-92.

[7] 倪小明，王延斌，接銘訓，等.煤層氣井排采初期合理排采強度的確定方法[J].西南石油大學學報，2007，29(6)：101-104.

[8] 吳凡，孫黎娟，喬國安，等.氣體滲流特征及啟動壓力規律的研究[J].天然氣工業，2001，21(1)：82-84.

[9] 薛國慶，李閩，羅碧華，等.低滲透氣藏低速非線性滲流數值模擬研究[J].西南石油大學學報，2009，31(2)：163-166.

[10] 馬耕，蘇現波，魏慶喜.基于瓦斯流態的抽放半徑確定方法[J].煤炭學報，2009，34(4)：501-504.



(本文作者：郭紅玉^1，2 蘇現波^1，2 1.河南省生物遺跡與成礦過程重點實驗室；2.河南理工大學能源科學與工程學院)
