摘　要：天然氣長輸管道干線輸送壓力較高且往往無法停輸，一旦與干線連接的法蘭部位出現泄漏，在線堵漏很困難。通過對管道法蘭連接部位出現的各類泄漏隱患原因進行分析，組建模擬試驗系統，結合實際開展管道法蘭在線治理技術的試驗研究，提出了采用專用高壓卡具、不停輸開孔封堵和復合材料修復技術治理管道閥門法蘭泄漏的技術方案。在實際應用過程中，需要針對法蘭泄漏的不同情況，在確保作業安全的前提下選擇一種經濟有效的技術方案，是有效治理管道法蘭泄漏的關鍵。

關鍵詞：天然氣管道；法蘭；泄漏；在線治理；方案

西氣東輸管道工程自投產以來，受管道輸量和壓力提升及局部管道下沉等因素的影響，站場、閥室與干線連接的一些法蘭連接部位陸續出現泄漏現象，給管道安全平穩運行帶來嚴重隱患。泄漏位置有 3 種情況：干線閥室與干線連接的 DN356 旁通管上閥門連接法蘭部位；站場內與干線連接的 DN50 和 DN80 小口徑燃料氣管道閥門法蘭部位；氣液聯動執行機構引壓管、閥室 TEG 管道與干線連接的閥門法蘭部位。截至2009 年 12 月，西氣東輸干線共有十幾個線路閥室與干線連接的閥門法蘭部位出現了泄漏現象。

1 泄漏原因分析

輸氣管道閥門采用法蘭連接，其密封效果主要靠連接螺栓產生的預緊力獲得，通過緊固螺栓使法蘭墊片達到足夠的密封比壓以阻止氣體外漏，實現密封^[1]。

影響法蘭密封性能的主要因素：法蘭安裝連接螺栓預緊力不足或不均；管道內壓波動或管道下沉移動導致連接螺栓受力變化；管道振動導致連接螺栓松動；密封材料耐壓等級不符合規范要求；密封材料老化導致墊片回彈力下降；密封墊結構選型不當。這些因素對管道法蘭密封性能存在直接或間接的影響^[2]，特別是管道進氣投產后，由于管道下沉、移動等因素影響，法蘭連接螺栓受力情況的變化難以避免，因此，泄漏隱患的治理值得高度重視。

對于法蘭部位泄漏，條件允許的情況下，首選方案是在降壓和放空后進行法蘭修復。如果可以停輸，則關閉泄漏點兩側閥門，放空置換后，采取更換新墊片，重新緊固螺栓等措施。但是，對于正在運行的干線管道，停輸對生產影響很大，因此，如何實現不停輸在線法蘭堵漏，是長輸管道法蘭泄漏治理的難點所在。

2 技術方案及應用

2.1 專用高壓卡具堵漏技術

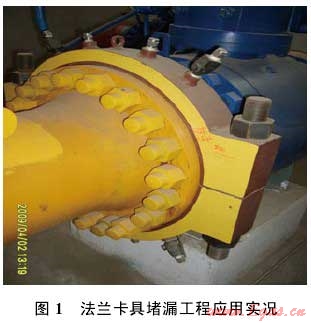

基本原理：使用專用金屬夾具安裝于滲漏法蘭的密封面外，利用機械夾持力和通過在法蘭面注入密封膠的方法，實現對泄漏點的密封^[3]。此種卡具堵漏技術方案主要用于治理管道閥室旁通管道法蘭連接部位的泄漏（圖 1）。

專用高壓卡具堵漏技術方案的主要特點是能夠在保留原有管道法蘭結構的情況下，實施快速堵漏或搶修。但是，堵漏效果往往受兩法蘭外表面同心同軸度等影響，在對法蘭連接面實施密封后，高壓氣體可能從法蘭兩側的螺栓連接處再次泄漏。另外，在向夾具內注入密封膠時，還需要根據管道內壓，調整注入密封劑的操作壓力等，一旦管道內壓變化較大，勢必影響密封效果。

2.2 不停輸開孔封堵技術

基本原理：采用不停輸封堵專用設備，先將泄漏段管道與主管道堵斷，然后局部泄壓放空后更換泄漏法蘭內的密封墊片，待更換完畢后解除封堵，恢復管道的正常輸送^[4]。

2008年1月，在西氣東輸管道111#線路閥室應用不停輸開孔封堵技術，對旁通管道上 DN356 連接閥門的法蘭墊片實施更換。2006－2008 年，對全線線路截?cái)嚅y氣液聯動執行機構的引壓管和閥室 TEG 小口徑管道第一道連接法蘭的閥門進行更換。

不停輸開孔封堵技術方案可以實現管道不停輸更換墊片或法蘭，解決法蘭泄漏問題，但其需要?jiǎng)踊鹱鳂I(yè)，經濟成本高。另外，施工作業受環境和現場操作等條件限制。

2.3 復合材料修復技術

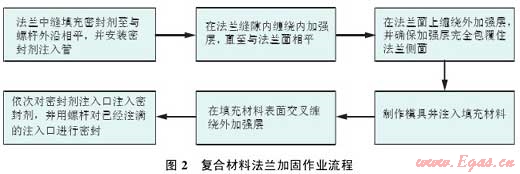

基本原理：對連接法蘭面間隙填充高強度堵漏密封材料，再用由高強度纖維與環氧粘結劑組成的復合材料對法蘭連接部位進行整體外包覆，待復合材料結構固化后，形成一個高強度殼體結構，實現整體加固，達到預防法蘭泄漏的目的（圖 2）。

為驗證使用碳纖維復合材料進行法蘭泄漏治理技術方案的實際效果，2008 年 3 月，在南京龍?zhí)毒S搶修中心，模擬實際工況，組建一套專用試驗系統，進行堵漏試驗。試驗法蘭外徑630 mm，管道外徑360 mm，試驗前首先拆卸 4～6 個法蘭螺帽，人為制造法蘭密封面

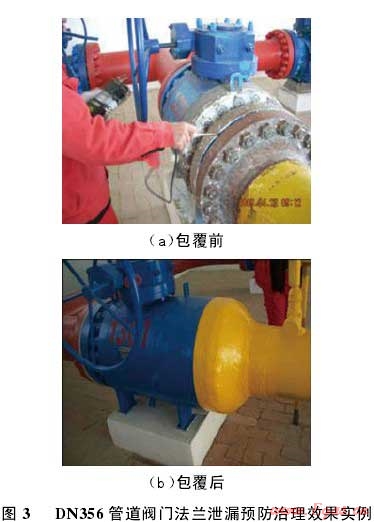

泄漏，然后按照上述施工流程對法蘭進行碳纖維復合材料堵漏加固處理，待復合材料養護固化后，進行耐壓密封試驗。結果表明：采用碳纖維復合材料進行管道法蘭滲漏治理，管道系統連接法蘭在 10 MPa 介質壓力下，露天環境下穩壓 14 d，堵漏區域無任何泄漏。可見，該套技術方案對存在泄漏隱患的管道法蘭泄漏治理非常有效。由于該套技術方案具有作業不動火、操作安全、成本費用低等特點，2008－2011年，采用復合材料修復技術對西氣東輸全線 220 多個線路閥室旁通管道 DN356 閥門連接法蘭及各站場與干線連接的DN50 和 DN80 管道法蘭泄漏隱患進行治理（圖 3），在確保管道安全平穩運行的同時，節約了大量維修費用。復合材料修復對法蘭結構具有一定的加固作用，可提高法蘭的抗軸向拉伸、彎曲能力，防止密封面泄漏情況進一步惡化。但是，對于已經出現明顯泄漏的高壓（7 MPa 以上）法蘭，治理效果不佳。

3 結束語

根據管道閥門法蘭連接部位泄漏隱患類型和實際環境，選擇不同的泄漏治理技術方案，在確保作業安全的前提下，采用經濟有效的技術方案是成功治理管道法蘭泄漏的關鍵。對于存在泄漏隱患的法蘭，預防性治理采用玻璃纖維或碳纖維復合材料加固技術；對于嚴重泄漏的法蘭，緊急搶修治理采用專用高壓法蘭卡具堵漏及不停輸封堵技術，在條件允許的情況下，置換放空更換墊片；對于輕微滲漏的法蘭，早期治理采用復合材料＋引流堵漏技術。

參考文獻：

[1]吳宇. 法蘭連接中螺栓預緊力及墊片密封性的研究[J]. 煉油技術與工程，2006，36（1）：45

[2]黃澤俊，王小平. 輸氣管道的法蘭泄漏預防治理技術[J]. 石油化工腐蝕與防護，2011，28（1）：62-64.

[3]蔣新梁. 帶壓堵漏技術簡介及應用[J]. 齊齊哈爾大學學報，2009（4）：50.

[4]彭忍社，王龍帥. 在線封堵技術在西氣東輸管道引壓管改造的應用[J]. 油氣儲運，2009，28（8）：52-53.
