大型常壓LNG儲罐是LNG接收站最重要的設備單元。國內已建成的LNG接收站都采用了地上全容式混凝土頂儲罐(簡稱FCCR)，其有效容積一般為16×10⁴m³，內罐材質采用9％鎳鋼，外罐由預應力混凝土材料建成，內罐和外罐均具有獨立儲存LNG的功能^[1]。LNG儲罐的設計壓力為-0.5～29.0kPa，其環隙空間以及吊頂板都設有保冷層，以確保在設計環境下儲罐的日最大蒸發量不超過儲罐容量的0.05％^[2]。LNG接收站運營的前提是LNG儲罐的正常投用，而LNG儲罐冷卻又是整個儲罐投用過程中風險最高、難度最大的環節^[3]。因此，將以地上全容式混凝土頂LNG儲罐為研究對象，對其冷卻過程進行動態模擬研究。

1　冷卻過程

1．1　冷卻準備

冷卻之前需要對LNG儲罐進行水壓試驗、除水、氣密試驗、干燥和氮?dú)庵脫Q，完成以上步驟之后，儲罐進入備冷狀態。備冷儲罐在冷卻之前，需要用BOG氣體將罐內及環隙的氮?dú)庵脫Q排放，同時完成進料總管的冷卻和充液。

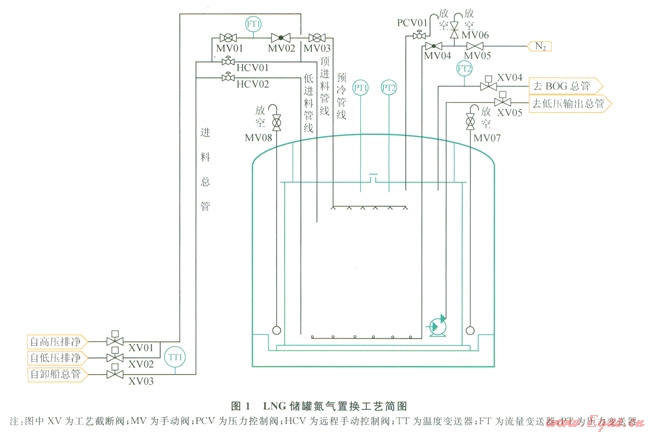

由于常溫下甲烷的密度比氮?dú)庑?，為了達到較好的置換效果，通常采用上進下排的方式進行氮?dú)庵脫Q，同時保證儲罐壓力穩定^[4]。圖l為LNG儲罐氮?dú)庵脫Q工藝簡圖，如圖l所示，置換用的BOG進入進料總管，通過頂進料管線到達罐內，將罐內的氮?dú)馔ㄟ^(guò)MV06閥放空排放，環隙的氮?dú)馔ㄟ^(guò)MV07和MV08閥放空排放。在氮?dú)庵脫Q過程中定期檢查放空處的甲烷含量，當甲烷體積分?jǐn)?shù)達到5％時關閉放空閥門，氮?dú)庵脫Q完成。氮?dú)庵脫Q的同時，BOG會逐漸完成進料總管的冷卻。為了避免管道和支架的應力過大，溫降通?？刂圃?span lang="EN-US">-10℃／h以內，當進料總管頂端溫度下降至-l00℃時，進料總管冷卻完成。當?shù)獨庵脫Q和進料總管冷卻完成后，便可以對進料總管進行充液。



1．2　冷卻

進料總管充液完成后即可對儲罐進行冷卻。儲罐的冷卻是通過預冷管線噴淋完成。如圖1所示，通過調節MV02閥的開度控制進入罐內LNG的流量以達到控制冷卻速度的目的，同時冷卻過程中產生的BOG氣體通過XV04閥所在BOG管線排至BOG總管后進行后續處理^[5]。在冷卻過程中，為了避免冷卻時應力過大損壞儲罐，應嚴格控制冷卻速度。對于全容式混凝土頂儲罐，通常要求最大冷卻速度不能超過-5K／h，同時還要保證罐內相鄰兩處測溫點的溫差小于20℃，任意兩點的溫差小于50℃。當儲罐底部所有測溫點都達到-150℃時，儲罐冷卻完成。

2　冷卻計算模型

2．1　建立計算模型

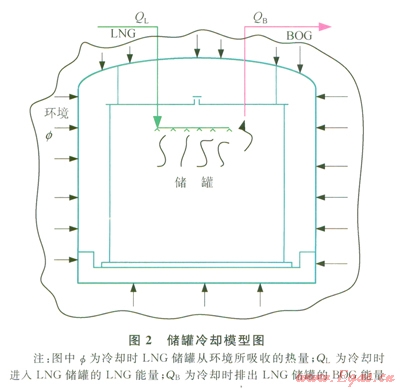

根據開口系統能量方程，建立儲罐冷卻的計算模型^[6-12]。(圖2)，并在該模型中進行如下假設：



1)在整個冷卻過程中，將儲罐內的BOG氣體都當做理想氣體。

2)提供冷量的LNG進入儲罐后瞬間氣化并與罐內BOG均勻混合為等溫氣體。

3)在冷卻過程的任何時刻，儲罐內不存在溫度分層，罐內為等溫均質氣體。

4)環境與儲罐之間的傳熱為穩態傳熱過程。

5)整個系統的機械能為0。

6)在所取的微元時間內進入儲罐的LNG流量為定值，排出儲罐的BOG流量也為定值。

在以上的假設條件下，建立LNG儲罐冷卻過程的計算模型。

冷卻過程中時間與儲罐溫度(Tt)的關系：

Tt=kt+T0     　　             (1)

式中Tt為t時刻的儲罐溫度，K；k為儲罐的冷卻速度，K／h；t為冷卻時間，h；T0為儲罐冷卻前初始溫度(假設為環境溫度)，K。

冷卻過程中取dt時間微元作為研究分析，則在(t+dt)時刻的儲罐溫度用式(1)表示為：

Tdt＝k(t+dt)+ T0 　　　　　　　(2)

式中Tdt為(t+dt)時刻的儲罐溫度，K；dt為時間微元，h。

在dt時間微元內質量守恒：

MLtdt=DM+MBtdt       　　       (3)

式中MLt為(t，t+dt)時間內進入儲罐的LNG流量，kg／h；DM為(t，t+dt)時間內儲罐中BOG的增加量，kg；MBt為(t，t+dt)時間內儲罐排出的BOG流量，kg／h。

根據理想氣體狀態方程pV=nRT可變形為M=pVMmol／RT，得到DM與儲罐溫度的關系式：



式中Mdt為(t+dt)時刻儲罐內BOG質量，kg；Mt為t時刻儲罐內BOG質量，kg；pt為儲罐的絕對壓力，kPa；V為儲罐的容積，m³；Mmol為罐內BOG的摩爾質量，g／mol；R為摩爾氣體常數，8.315J／(mol·K)。

在dt時間微元內能量守恒：



式中hL為進入儲罐的LNG液體比焓，kJ／kg；F為(t，t+dt)時間段單位時間內傳入儲罐的熱量，kJ／h；hBt為t時刻BOG氣體的比焓，kJ／kg；hBd_t為(t+dt)時刻BOG氣體的比焓，kJ／kg；DEcv為從t時刻到(t+dt)時刻儲罐儲存能的增量，kJ。

其中



而



式中l為單位時間、溫差內傳入儲罐的熱量，kJ／(K·h)；Te為環境溫度，K；Ai為儲罐不同位置的面積，m²；bi為單位時間、溫差、面積內傳入儲罐的熱量，kJ／(m²·K·h)。

2．2　模型相關參數的確定

2．2．1k及dt的確定

由于全容式混凝土頂儲罐要求其最大冷卻速度不能超過-5K／h，所以k的范圍為[-5，0]。dt的取值將直接影響到模型的精度，若dt取值過大，則模型的準確性將會下降。通過綜合分析，確定以儲罐溫度每下降lK所用的時間作為dt的取值。表l列出了不同k值對應的dt取值。

再運用matlab擬合出dt與k的關系函數^[13]：





2．2．2hL、hBt及hBd_t的確定

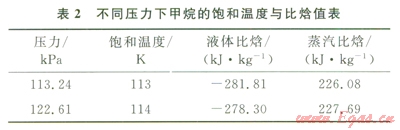

由于LNG的主要成分為甲烷，所以采用純甲烷的物性參數來確定hL和hBt^[14]。而國內常壓全容式混凝土頂儲罐的設計壓力一般為-0.50～29.O0kPa(表壓)，冷卻時的壓力通?？刂圃?span lang="EN-US">111.32～l21.32kPa(絕對壓力)。表2列出了不同壓力下甲烷的飽和溫度與比焓值，從表2不難看出壓力在l13.24～122.6lkPa時，蒸汽比焓的變化較小，所以取其對應液體比焓的平均值作為hL值，即hL為-280.06kJ／kg。

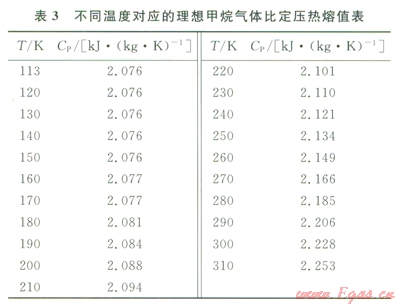

對于hBt的確定，首先通過EPCON Engineer′s Aide Toolbox 7.0軟件查詢出理想甲烷氣體不同溫度時所對應的比定壓熱熔Cp(表3)，再運用matlab擬合出Cp與T的關系函數。

Cp＝2.2×10^-8Ｔ³-6.9×10^-6T²+6.3×10^-4T+2.1　　TÎ[113,310]      (10)



其中擬合殘差為0.003651。

而理想氣體的焓只是溫度的函數，并且有：

= Cp                                                     (11)

因此，以式(11)為依據對式(10)求不定積分得：

hBt=5.5×10^-9Ｔt⁴-2.3×10^-6Ｔt³+3.15×10^-4Ｔt²+2.1Ｔt+A           (12)

將113K時甲烷蒸汽比焓為226.08kJ／kg作為式(12)的初始量，帶入式(12)得：

hBt=5.5×10^-9Ｔt⁴-2.3×10^-6Ｔt³+3.15×10^-4Ｔt²+2.1Ｔt-12.8        (13)

hdB_t=5.5×10^-9Td_t⁴-2.3×10^-6Td_t³+3.15×10^-4Td_t²+2.1Td_t-12.8           (14)

2．2．3l的確定

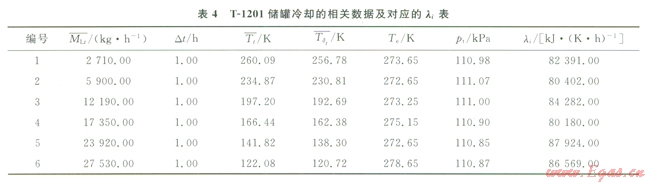

16×10⁴m³常壓全容式混凝土頂儲罐的結構及保溫材料都是相同的，因此，以大連LNG接收站T-1201儲罐冷卻時的數據來確定l。l同時也可作為模型的一個修正參數，使所建立的模型更符合冷卻時的實際情況。表4為T-l201儲罐冷卻的相關數據及對應的l值。



將編號1～6所計算出的li通過式(15)求得平均值后作為l的值，即為83624.67kJ／(K·h)。



3　動態模擬

3．1　不同冷卻速度對進入儲罐LNG需求量和BOG排放量的影響

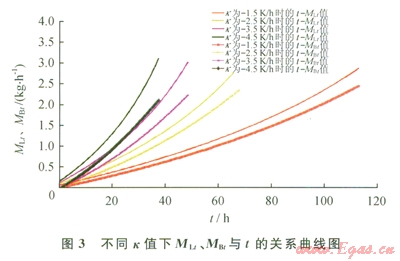

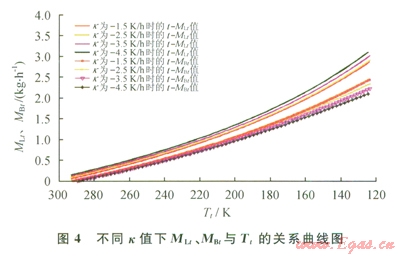

由于冷卻速度不同會導致瞬時進入儲罐的LNG流量和冷卻所需的LNG需求量不同，同時導致瞬時排出儲罐的BOG流量和冷卻過程總共排出的BOG量也不同。當儲罐壓力為111kPa，環境溫度為293K，儲罐冷卻初始溫度為293K，冷卻速度分別為-1.5K／h、-2.5 K／h、-3.5K／h、-4.5K／h時，冷卻過程中冷卻時間與LNG流量(MLt)、排放BOG流量(MBt)間的關系如圖3所示，冷卻過程中儲罐溫度(Tt)與LNG流量(MLt)、排放BOG流量(MBt)間的關系如圖4所示。





由圖3、4可知，在儲罐壓力、環境溫度和儲罐冷卻初始溫度相同的情況下，隨著冷卻速度增大，冷卻所用時間逐漸減小，LNG需求量逐漸減小，BOG排放量逐漸減小。當儲罐溫度相同時，隨著冷卻速度增大，LNG流量逐漸增加，排放的BOG流量逐漸減小。

3．2　不同環境溫度對進入儲罐LNG需求量和BOG排放量的影響

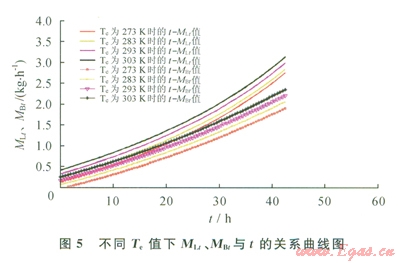

由于環境溫度的不同會導致單位時間內傳入儲罐的熱量不同，進而導致冷卻過程中進入儲罐的LNG流量和排出儲罐的BOG流量不同。當儲罐壓力為111kPa，儲罐冷卻初始溫度為273K，冷卻速度為-3.5K／h，環境溫度分別為273K、283K、293K和303K時，進入儲罐的LNG流量和排出儲罐的BOG流量隨時間的變化趨勢如圖5所示。



圖5表明，儲罐壓力、儲罐冷卻初始溫度、冷卻速度相同時，隨著環境溫度的增加，冷卻所需的LNG流量和需求量逐漸增加，BOG流量和排放量也逐漸增加。

3．3　儲罐不同壓力對進入儲罐LNG需求量和BOG排放量的影響

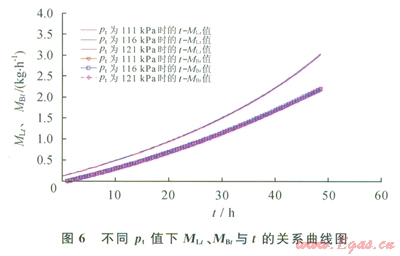

圖6為當環境溫度為293K、儲罐冷卻初始溫度為273K、冷卻速度為-3.5K／h，儲罐壓力分別為111kPa、116kPa和121kPa時，進入儲罐LNG流量和排出儲罐BOG流量隨時間的變化趨勢。由圖6可知，儲罐壓力的變化對進入儲罐的LNG需求量和BOG排放量影響很小。



4　結論

在建立儲罐冷卻計算模型和確定了模型中相關參數的基礎上，得到了冷卻過程中冷卻速度、環境溫度、儲罐壓力與LNG流(需求)量、BOG排放流(排放量)量間的變化規律：

1)隨著冷卻速度的增大，LNG總量逐漸減小，BOG排放量也逐漸減小，相同儲罐溫度下，LNG流量逐漸增加、排放BOG流量逐漸減小。

2)隨著環境溫度的增大，LNG需求量和流量逐漸增加，BOG排放量和流量也逐漸加。

3)儲罐壓力對LNG需求量和BOG排放量影響較小。

存LNG接收站對儲罐進行冷卻時應盡量選擇在環境溫度較低的冬季，以降低BOG的排放量。大連LNG接收站儲罐實際冷卻時發現：隨著冷卻速度的增大，罐內不同測溫點間的溫差也會增大，因此，一般將冷卻速度控制在-3.5～-4.5K／h范圍內比較適合。而在實際冷卻過程中，在確保罐內溫差正常的情況下可盡量提高儲罐冷卻速度至-5K／h，以便減少BOG的排放，達到節能減排的目的。
