摘要

摘　要：分析傳統閉路電視檢查系統在聚乙烯燃氣管道內檢測中的局限性，提出改進方法，對改進后的閉路電視檢查系統的裝置組成進行了介紹。關鍵詞：閉路電視檢查系統 聚乙烯燃氣管道

摘　要：分析傳統閉路電視檢查系統在聚乙烯燃氣管道內檢測中的局限性，提出改進方法，對改進后的閉路電視檢查系統的裝置組成進行了介紹。

關鍵詞：閉路電視檢查系統 聚乙烯燃氣管道內檢測

Technical Improvement of CCTV Inspection System Used in PE Gas Pipeline

Abstract：The limitations of conventional c]osed circuit television(CCTV)inspection system used in PE gas pipeline are analyzed，and sonic improvements are proposed．The device composition of improved CCTV inspection system is introduced．

Key words：closed circuit television(CCTV) inspection system；PE gas pipeline；internal inspection

1　傳統CCTV檢查系統及其局限性

閉路電視(Closed Circuit Television，簡稱CCTV)檢查系統可用于燃氣管道、供熱管道的內檢測^[1]，以確定導致管道阻斷、流量下降的原因。CCTV檢查系統一般配備3種規格(直徑分別為24、35、50mm，見圖1)的攝像頭，對于規格為75～200mm的球墨鑄鐵管道適應性較好，然而直接應用在聚乙烯(PE)燃氣管道內檢測時有一定的局限性：對于公稱外徑為90～180mm的PE燃氣管道，由于較大規格的攝像頭在90°電熔彎頭處無法順利通過甚至無法進入鞍形旁通管件，只得采用最小規格的攝像頭(直徑為24mm)。

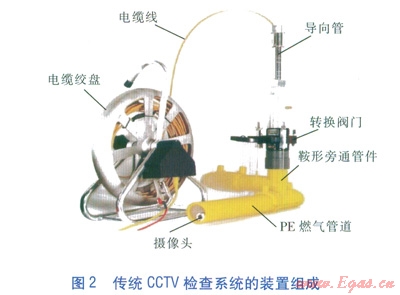

傳統CCTV檢查系統的裝置組成見圖2。經導向管、轉換閥門、鞍形旁通管件后攝像頭進入PE燃氣管道內，攝像頭的前進動力來自電纜線。電纜線內置電源線、影像信號線、接地線：電源線為攝像頭(包括照明裝置)供電，信號線把影像傳回顯示器并儲存在儲存器上，接地線為防止攝像頭移動過程中出現放電現象。攝像頭、電纜線均采用防水、防爆設計，既不會因觸水而損毀，也不會引起燃氣爆燃。

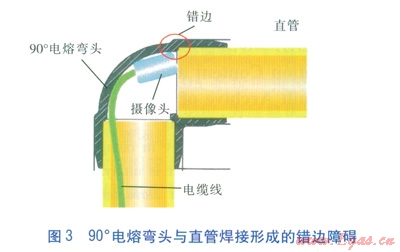

傳統CCTV檢查系統采用的鞍形旁通管件內直徑較小，限制了較大規格攝像頭的進入。導向管與PE燃氣管道成90°，易導致攝像頭無法按設定方向進入PE燃氣管道。由于攝像頭規格的限制，所選電纜線的直徑較小，強度不足，無法順利甚至根本無法通過90°電熔彎頭與直管焊接形成的錯邊障礙(見圖3)。

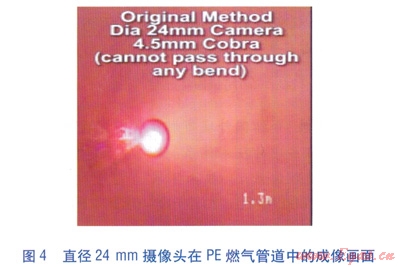

因此，傳統CCTV檢查系統用于PE燃氣管道內檢測時，只能針對含大于90。彎頭的管段或直管段。相對于較大規格的攝像頭，直徑為24mm的攝像頭亮度及可視范圍也明顯較弱。直徑分別為24、50mm的攝像頭在PE燃氣管道中的成像畫面分別見圖4、5。

2　CCTV檢查系統的改進

克服傳統CCTV檢查系統的局限性，應從以下幾個方面進行技術改進：采用內直徑較大的鞍形帶壓接頭，允許大規格攝像頭通過，進而使得電纜線能提供足夠推動力，足以克服90°電熔彎頭與直管焊接形成的錯邊障礙；導向管能夠真正起到導向作用。

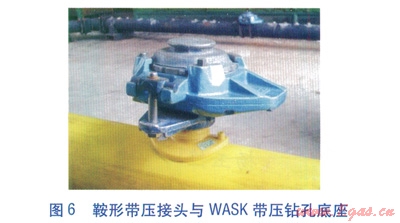

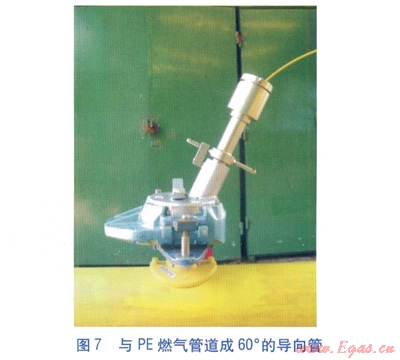

改進后的CCTV檢查系統借鑒了PE燃氣管道帶壓不停氣連接技術^[2]，采用內直徑較大的鞍形帶壓接頭(見圖6)、WASK帶壓鉆孔底座(見圖6)、與PE燃氣管道成60°的導向管(見圖7)，可允許直徑為24、35、50mm的攝像頭按設定方向順利進入PE燃氣管道內。由于采用了大規格攝像頭，電纜線的直徑由4.5mm增至7.4mm，解決了攝像頭無法順利通過90°電熔彎頭的問題。
