摘　要：利用GIS對管道安全運行進行管理，具有實用性強、操作簡單、投資小、可靠性高、先進性強等優點，同時它具有集系統性、適用性、兼容性為一體的優勢，可以便捷、可靠、安全地對管道沿線情況進行動態數據管理。數字化管網GIS系統是面向管網管理的龐大的信息系統，并且是基于GIS平臺進行的，而國內外又有許多不同類型和特點的GIS軟件，如何從管道系統全局出發，選擇成熟的GIS平臺以保證數字管道系統的安全性、穩定性和可擴展性，是數字管道系統建設需要解決的首要問題。結合天然氣管網系統的實際特點，探討了管網系統GIS平臺選型的依據和條件，通過對目前國內外幾種主流GIS平臺的特點進行比較和分析，總結出了各個GIS平臺的優缺點，以及ArgGIS平臺與其他幾種GIS平臺相比具有的優勢。結果表明，ArcGIS平臺是進行數字化管網系統開發的理想選擇。

關鍵詞：數字化  管網  GIS平臺  選型  依據  探討

1、引言

天然氣長輸管道建設在近幾年高速發展，面對越來越密集的管網、復雜的管道設備、時刻變化的實時監控信息、管道周邊的應急資源及不斷提高的安全運營管理需求，傳統的建設理念、手段和方式越來越難以適應管網建設及安全穩定運行的需要。為了提高長輸管道的科學管理水平、保證管道的運營安全、滿足管道完整性管理的需求，需要將現代化的計算機和GIS技術應用于管道管理，將地圖、設備信息、環境信息等統一管理，并實現信息共享。利用GIS對管道安全運行進行管理，具有實用性強、操作簡單、投資小、可靠性高、先進性強等優點，同時它具有集系統性、適用性、兼容性為一體的優勢，可以便捷、可靠、安全地對管道沿線情況進行動態數據管理^[1]。

數字化管網GIS開發是基于GIS平臺進行的，而國內外又有許多不同類型和特點的GIS軟件，如何從管道系統全局出發，選擇成熟的GIS平臺以保證數字管道系統的安全性、穩定性和可擴展性，是數字管道系統建設需要解決的首要問題。

2、GIS平臺選型依據和條件

數字化管網系統的GIS應用是與管道運行管理業務密切聯系的，與純地理學上的GIS具有很大的差別。數字化管網GIS系統是面向管網管理的龐大的信息系統，使用GIS技術的基本目的是對管道設備數據、環境數據進行有效的管理、查詢以及統計分析，監控實時數據，為管道運營、應急處理等提供決策支持。在天然氣管網管理過程中，GIS將管道沿線的地理環境、地面設施、交通、人文景觀、地質條件、各類地質災害和自然災害等影響管道安全運營的主客觀因素和技術數據納入數據庫，在地理坐標上得到有機整合，構筑起數字管網，為管道可研、勘察設計、施工和運營管理提供一個高效率的數據采集與處理平臺和管理與決策支持系統，實現系統間的數據交換和共享，保證數據的完整性^[2]。

根據管網系統的特點，選擇平臺時要考慮到界面友好、強大的二次開發能力、良好的網絡拓撲分析能力以及較強的數據分析和數據轉換能力。平臺要滿足開放的開發環境、開放的數據庫和引用組件技術等條件。還要充分考慮管網企業的管理模式和發展來構建GIS系統。要考慮到能夠滿足實際需要，在構建GIS系統時充分考慮數據共享和重復使用問題，避免將來重新投資開發適合新要求的數據共享接口。更要避免就功能而功能，或者求大求全，造成資金的浪費^[3]。以下是進行平臺選型的主要依據^[4]：

1)系統的可伸縮性。網絡技術和環境日趨成熟完善，在管網系統開發過程中應遵循“統籌規劃，分步實施”的原則。平臺的“可伸縮性”可以保證系統的分步實施不會因為平臺的提升和系統規模及功能需求的擴展而陷入進退兩難的境地。

2)系統的可集成性。管網系統建設中，根據用戶多方面的業務需求一般需要建設多個系統，系統之間如何協同工作，如何與用戶已建的其他信息系統協同工作，這就對管網信息系統的集成能力提出了更高的要求，例如與SCADA、EAM以及EDMS系統的接口建設。所以，選擇的GIS平臺應能夠滿足系統集成功能的需求，全面考慮GIS系統與其他系統的集成，避免出現“信息孤島”現象。

3)系統的安全性。系統的安全性應具有三個方面的意義：一是系統自身的堅固性，即系統應具備對不同類型和規模的數據和使用對象都不能崩潰的特質，以及靈活而強有力的恢復機制；二是系統應具備完善的權限控制機制以保障系統不被有意或無意地破壞；三是系統應具備在并發響應和交互操作的環境下保障數據安全和一致性。

4)多操作系統支持。GIS平臺應支持Windows、Unix、Linux操作系統。

5)多數據庫支持。GIS平臺應支持Oracle、SQLServer等大型數據庫。

6)管網模型。管網模型是管網系統數據分析處理的基礎，是系統向更高技術水平發展的基礎，是GIS應用向縱深發展的交匯點。管網模型可以保證數據質量、提高系統建設效率，因此需要考慮所選GIS平臺是否具有優秀的管網模型。

7)網絡拓撲功能。網絡拓撲功能對于管網建設及運行管理非常重要，可以利用網絡連通關系、父子關系進行最短路徑分析、上下游追蹤分析，同時拓撲關系的建立可以提高管線編輯的工作效率，例如當管點移動時，與該管點相連的管線會自動跟隨移動。

8)二次開發功能。管網系統的開發需在GIS功能的基礎上疊加大量管道運營業務的應用，如SCADA系統接口、應急管理等，這些應用的專業性很強，因此要求所選用的GIS平臺必須具有強大的二次開發能力，滿足實際應用的需要。

9)平臺組件的完備性。平臺組件包含編輯平臺、Web發布平臺、三維顯示平臺、PDA支持平臺。用戶不僅能夠完成基本的編輯操作、地圖發布，而且可以進行深層次的應用擴展，如三維顯示、PDA瀏覽等應用。

10)市場占有率。數字化管網系統是一個投資大、功能復雜、管理海量數據的龐大系統。需要選擇一個安全穩定的GIS平臺。市場占有率在一定程度上代表著GIS平臺的成熟度。選擇市場占有率高的平臺，可以降低投資風險，并且其完備的技術資料和高質量的售后服務也將保證系統開發的順利進行。

11)性價比優勢。管網系統開發需要選擇性價比高的產品。投資小，開發效率高，系統穩定，廠商能夠提供優質技術支持服務。以較小的投入成本獲得最大的收益。

3、GIS平臺選型

3．1國內外主流GIS平臺對比分析

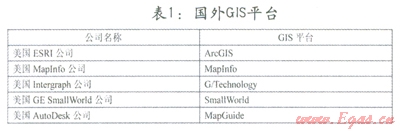

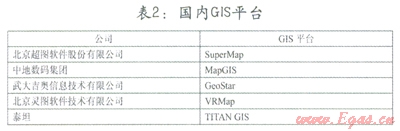

目前，國內外的GIS平臺縱多，詳見表l和表2。

國外GIS技術發展較早，形成了一系列具有代表性的、成熟的GIS平臺產品，如：ArcGIS平臺、Maplnfo平臺、G／Technology平臺。國內GIS產業起步較晚，隨著計算機技術的飛速發展，國產GIS平臺也逐步發展起來，2006年，中國企業自主研發的GIS軟件在國內的市場份額已經超過30％。其中，SuperMap平臺和MapGIS平臺是比較成熟的平臺。以上幾個GIS平臺都是比較優秀的產品，在國內市場占有較大份額，它們以其自身的特點，適用于不同的行業領域，擁有不同的客戶群。

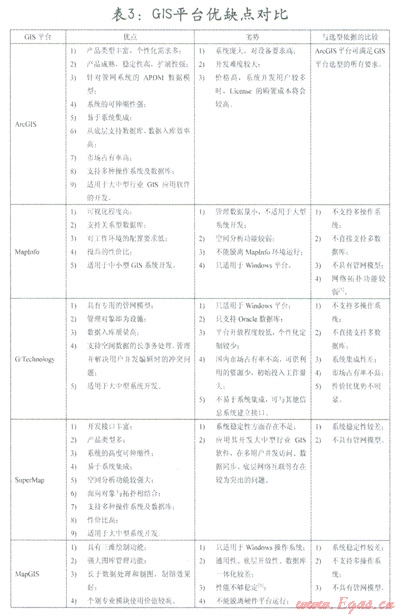

各個GIS平臺優缺點以及與選型依據的對比如表3：

通過幾個國、內外主流GIS平臺的對比分析^[7]發現：

1)MapInfo不支持多操作系統，不直接支持多數據庫，且不具有管網模型，而且網絡拓撲功能較弱，因此只適用于中小型系統的開發，故不采用；

2)G／Technology雖然具有長輸管道系統開發的數據模型，以設施為管理對象，具有專用管網模型，能夠大大提高開發效率，使系統開發趨向標準化、規范化和專業化，并且方便系統后續的升級和維護。但是G／Technology具有許多局限性，它只適用于Windows平臺和Oracle數據庫，系統的可集成性不高，并且平臺的開放性較低，因此不采用；

3)SuperMap平臺近幾年發展迅速，甚至在日本的大量GIS產業中應用，但是由于系統穩定性較差，在多用戶并發訪問、數據同步、底層網絡互聯等存在較為突出的問題，而且沒有長輸管道數據模型，市場占有率與ArcGIS相比差距還很大，因此也暫時不采用；

4)MapGIS平臺最大的優勢是數據處理與制圖，在國內地質行業應用最廣。但也存在系統穩定性差的問題，而且只支持Windows操作系統，而且沒有長輸管道數據模型，市場占有率也有ArcGIS無法相比，故不采用。

3．2 ArgGIS平臺的優勢

ArcGIS與以上幾種平臺相比，具有更多的優勢：

1)產品類型豐富，個性化定制功能強，可以滿足管網系統開發中的多方位的個性化需求；

2)支持全系列的操作系統，適用于多種數據庫；

3)集成性強，開發的管網系統可以實現與其他信息系統無縫集成；

4)ArcGIS具有可伸縮性，靈活的組件式平臺不僅滿足了根據實際情況進行組合式開發的需要，而且保證了系統開發可分步實施；

5)ArcGIS產品性能穩定，售后服務優良，具有很高的市場占有率，這將是管網系統開發順利進行的有力保障。

ArcGIS的不足之處在于構建系統投資成本較大，但是管網系統作為一個高起點、高標準、實用性強的信息系統，必須具有良好的延伸性、集成和安全性，具有海量數據存儲與處理、高效并發訪問的能力，ArcGIS開發前期投入大的缺點完全可以忽略。其強大的功能性也決定了它的復雜性，所以開發難度大，對設備要求高也是必然的。基于以上幾方面的分析可知，ArcGIS平臺是進行數字化管網系統開發的理想選擇。

4、結束語

GIS應用于管道安全管理，是現代信息技術和網絡技術在提高管道安全管理水平上一種新的嘗試。選擇合適的GIS平臺并應用到天然氣管網系統中，能夠及時、直觀、形象地對影響管道安全的風險因素進行評估，同時對影響管道安全的重大管道事故隱患及重大危險源進行監控，以及發生事故后提供救援決策，有利于管理部門及時、準確地掌握管道發生重大事故的可能性以及最大限度地減少事故造成的各項損失。利用GIS進行管道管理，不僅提高了效率，而且節約了人力和物力，同時也使管道安全的管理趨于規范化和科學化。

參考文獻：

[1]趙忠剛，姚安林，趙學芬．GIS技術在油氣管道安全管理中的應用[J]．管道技術與設備，2006，(1)：15-l8

[2]王衛強，王勇，吳明，吳玉國，王東冬．GIS在長輸油氣管道的應用現狀與發展趨勢[J]．油氣儲運，2007，26(7)：1-5

[3]馮錦霞．供水管網GIS系統平臺的選型與開發探討[J]．城鎮供水，2012，(1)：49-51

[4]《天然氣管網及LNG接收站系統數字化技術應用研究》報告

[5]羅靈軍，張遠，周平，蔣揚德．常用GIS基礎軟件對比研究[J]．城市勘測，2001，(1)：29-34

[6]鄭江玲．地理信息系統(GIS)應用軟件性能分析與比較[J]．東北測繪，2001，24(4)：l7-20

[7]陳舒怡．GIS軟件平臺對比分析[J]．今日湖北(下半月)，2011，(12)：80-81

本文作者：劉毓

作者單位：中海石油氣電集團有限責任公司
