云安廠構造帶地質特征及下一步勘探目標

摘 要

摘要：由于勘探投入不足及高陡復雜構造勘探目標選擇難度較大等原因，四川省東部地區石炭系的天然氣勘探在近十多年有所停滯。為此，選擇該區內勘探程度不高的云安廠構造帶，研究其構
摘要：由于勘探投入不足及高陡復雜構造勘探目標選擇難度較大等原因，四川省東部地區石炭系的天然氣勘探在近十多年有所停滯。為此，選擇該區內勘探程度不高的云安廠構造帶，研究其構造特征、儲層分布特征及構造模式，并重點分析了區域范圍內的勘探失利井。綜合分析該構造帶實鉆井剖面，結合構造形成機理研究，認為云安廠構造帶的構造模式應為擠壓抬升倒轉型。根據該構造帶東、西兩段構造格局的對比分析認為，主體西段為“上沖型半背斜圈閉”，東段為“斷壘型背斜圈閉”。西段主地層相對封閉性較差，有效圈閉受溢出點控制；東段由于屬較為對稱的斷壘型構造，在抬升過程中形成的斷層封閉性較好，能較大范圍地形成有效圈閉。研究結果表明，云安廠下一步勘探的有利油氣聚集區為：①主體構造東段的白楊灣-天乾坪高帶；②構造帶東南翼斷下盤的沙塘潛伏構造。
關鍵詞：川東；石炭紀；勘探；云安廠；構造模式；失利井；勘探目標
    目前，川東地區石炭系的天然氣勘探進入了較為艱難的階段。近十多年來，由于川東地區的勘探重點轉移，石炭系勘探有所停滯，一是勘探投入不足，二是高陡構造勘探目標選擇難度加大。如云安廠、南門場、方斗山等高陡構造，從勘探現狀來看，都遇到了較大的難題。一方面，是客觀存在的構造高陡、斷裂復雜、地層缺失、氣水關系不清；另一方面，是構造地質模型需要修改、地震解釋模型需要完善[1]。所以，對高陡構造需要進行更深一步的認識，開展更進一步的工作[2～3]。
    云安廠構造帶地理位置位于重慶萬州、云陽、開縣、梁平境內，區域構造屬于川東萬縣弧形構造區，西北隔渠馬河向斜與南門場構造帶相望；東南隔萬縣向斜和云陽向斜與大池干井構造帶、方斗山構造帶、何家營-苗子灣構造帶相望；西南方向與黃泥塘構造帶錯鞍相接，向東傾沒于渠馬河向斜。
    云安廠構造帶自1983年首鉆硐西1井以來，先后在硐村西、大坪埡、馮家灣、大貓坪、福祿場、三岔坪、轎頂山、沙塘這8個構造進行了鉆探工作，目前構造主體上僅大坪埡的土城高點獲氣，東南翼斷下盤僅馮家灣、三岔坪、沙塘獲氣，截至2008年底，共完鉆井30口，獲氣井13口，發現嘉二2層、嘉二1層-嘉一段、長興組、石炭系4個氣藏。其中，以石炭系為目的層的井22口，鉆至石炭系的井16口，有6口井獲工業氣流。
    在云安廠構造帶上，共發現圈閉14個，目前僅鉆探圈閉8個，總體來看，該構造帶勘探程度不高。
1 云安廠構造帶地質特征
1.1 構造特征
    云安廠構造帶淺層構造形態相對簡單，背斜隆起幅度高，兩翼不對稱，構造較完整，斷層不發育；嘉四2層以下至二疊系、石炭系的中層構造斷層發育，褶皺強烈，形態多變，為典型的川東“復斷壘”型構造格局；地腹深層奧陶系以下地層相對平緩，斷層不發育[4]。
    從陽底構造格局來看，構造形態主要受云①號斷層控制，其斷層上盤存在大.坪埡口～蘆家坪、宮王頂、白楊灣、譚家灣、天乾坪、文昌宮等次一級構造(高點)，構造走向與云安廠構造帶軸線一致。其東南翼段下盤包括土門嘴、大貓坪、馮家灣、沙塘、三岔坪、硐村西、轎頂山、梅子壩等潛伏構造[5]。在云安廠構造帶南段，云①號斷層東南翼潛伏高帶僅有一排潛伏構造，即大貓坪、馮家灣、三岔坪潛伏構造高帶。在云安廠構造帶北段，東翼潛伏構造在云陽向斜逐漸發育出三排潛伏構造：三岔坪梅子壩、硐村西、轎頂山潛伏構造。
1.2 地層及儲層分布特征
    云安廠構造帶石炭系地層整體表現出西薄東厚的特征，西部從福祿場一帶的地層缺失到硐西一帶的60m以上，平均厚度為40～50m。在構造帶中部及東端，出現兩個厚度高值區，石炭系厚度超過60m。從地層層序看，東端的三岔坪、硐村西一帶，出現了石炭系河洲組地層，巖性主要為云質砂巖、粉砂巖。該區的石炭系黃龍組地層可三分，黃龍組一段巖性為石灰?guī)r、云質石灰?guī)r，局部夾白云巖；黃龍組二段巖性為角礫云巖、溶孔云巖、粉晶云巖；黃龍組三段巖性為石灰?guī)r、云質灰?guī)r夾云巖。區域范圍內普遍分布黃龍組一、二段地層，黃龍組三段地層在大貓坪、馮家灣、硐西一帶被剝蝕。

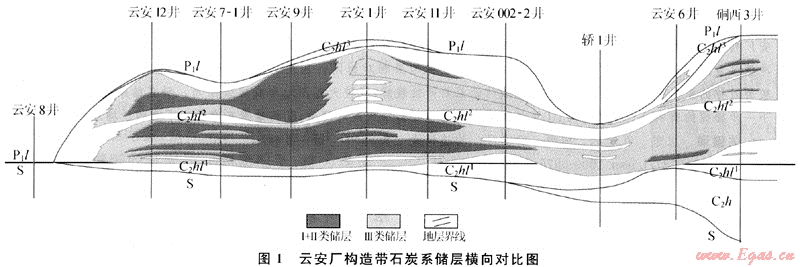

云安廠構造帶范圍內，西段儲層較為發育，普遍分布Ⅰ+Ⅱ類儲層(圖1)，東段主要發育Ⅲ類儲層。

1.3 構造地質模式
    云安廠構造帶屬川東高陡構造萬縣弧形構造區的一個次一級弧形構造帶，其構造走向從南到北由北東向漸變?yōu)闁|西向。該區域受力復雜，在近東西向擠壓力作用的同時，受到大巴山方向的側向擠壓，形成西北翼緩、東南翼陡的弧形高陡構造格局。
    從云安廠構造帶的實鉆恢復剖面上看，云安廠構造上盤，整體表現出擠壓、抬升、上沖的構造特征，與下盤構造的組合關系體現為反“S”型構造格局體系。由于上沖塊隆起幅度高、水平位移大，構造形變過程中使斷層下盤斷塊發生地層倒轉，倒轉層位為嘉四4層-石炭系。

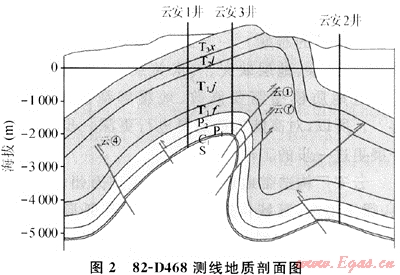

云安廠構造中段，在云安1、2、3井實鉆剖面上，主體構造上土城高點的云安3井鉆遇云1號斷層，云安2井在馮家灣潛伏構造上。該剖面構造形態表現為擠壓、抬升、上沖的構造特征，與下盤構造的組合關系體現為反“S”型構造格局體系(圖2)。

    馮家灣潛伏構造鉆探的云安21井，在嘉一段發生地層倒轉、嘉四4層地層層序恢復正常。剖面特征表現為擠壓-抬升-上沖-倒轉的構造格局。大貓坪潛伏構造的云安7-1井，同樣表現出擠壓-抬升-上沖-倒轉的構造格局。

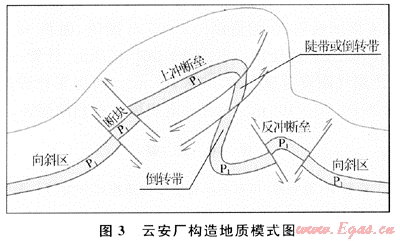

綜合分析云安廠構造帶實鉆井剖面，結合構造形成機理研究，認為云安廠構造帶構造模式應為擠壓抬升倒轉型。其構造格局為上盤擠壓抬升上沖，下盤倒轉形成一定規模的斷凹，斷凹兩側以斷層相隔，一側與潛伏構造相連，潛伏構造主要表現為反沖“斷壘”型構造(圖3)。

2 主要失利井分析
    云安廠石炭系勘探失利井主要有：云安5井、云安9井、云安1井、云安7-1井、云安10井、云安12井、云安21井、云安23井、云安8井、硐西1、2、3、4井。失利井大致分為兩大類：一是鉆遇構造復雜帶，二是鉆遇地層水。這些井的失利主要與構造模式、構造解釋精度有關。
    以云安10井為例，該井位于沙塘潛伏構造西段近軸部，鉆探目的是了解潛伏構造西高點的含流體性質，為該潛伏構造的一口預探井。設計石炭系頂界海拔-4520m，預計井深5520m。實鉆鉆遇構造陡帶。

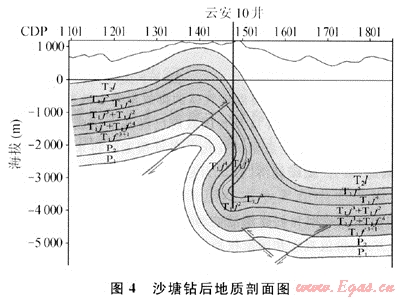

    在鉆后地質剖面上(圖4)，可清晰地看出，該井鉆遇構造復雜帶，飛仙關出現地層倒轉現象，地層倒轉點在海拔-2150m附近，嘉四段地層恢復正常(-3400m左右)地層程序，該井下方為低洼部位，已無鉆達潛伏構造的可能，而其剖面右側的“斷壘”部位為馮家灣潛伏構造的東傾末端。

    分析該井鉆探失利的原因：首先是構造復雜；其次，構造倒轉部位的回轉波與陡帶地震波相互交織，給構造解釋帶來很大難度；第三，在地震同相軸追蹤上將飛仙關四段的“凹部”回轉反射認為是下二疊統頂?shù)恼驑嬙旆瓷洌瑢⒌貙佣笌虏?ldquo;凹部”處理成“斷壘”型構造，從而導致勘探的失利。
    從鉆后地質分析來看，云安廠構造帶由于構造解釋因素導致勘探失利的井主要有硐西2井、硐西3井、云安5井、云安7-1井(云安7井)、云安10井、云安12井。失利的主要原因有兩方面：①該區域受側向擠壓力作用，地腹中部(嘉陵江組石炭系)構造復雜、斷層發育，在構造陡翼常伴有地層倒轉現象，給構造解釋帶來很大的困難，同時構造陡翼下部又是云安廠構造帶的有利勘探區域——存在一個“斷壘”型潛伏高帶，構造解釋的成功與否直接決定勘探的成?。虎诘卣鸾忉尩钠?，首先存在構造模式的偏差，如云安10井、硐西2井、硐西3井，其次是地震斷面波的認識偏差，如云安5井，第三是“喇叭口”下部地層偏移量、時深轉換速度偏差導致的圈閉可靠性差，如云安7-1井、云安12井[6]。
3 構造帶勘探潛力區塊
    根據云安廠構造地質模式，結合構造帶獲氣情況分析，云安廠主體構造及東南翼斷下盤為有利天然氣聚集區。綜合分析認為勘探潛力區塊如下：
3.1 白楊灣-天乾坪高帶

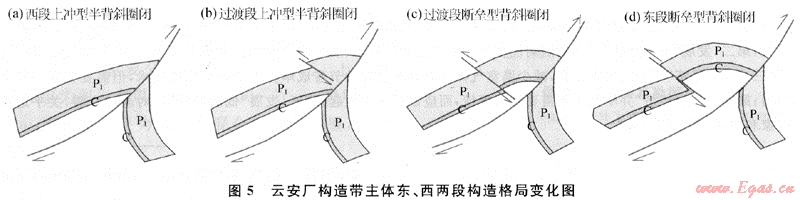

    從云安廠主體東、西兩段構造格局分析結果看，西段構造表現為上沖型半背斜圈閉(圖5-a)，東段表現為斷壘型背斜圈閉(圖5-d)。在東、西兩段的鞍部接觸部位，可見明顯的構造格局漸變，在地震02YST05測線部位，出現一條南傾逆斷層，該斷層在二疊系地層內部發生斷裂(圖5-b)，在02YST08測線部位，該條斷層斷距明顯增大，向上消失于嘉陵江，向下消失于志留系，與主斷層結合，形成了明顯的“斷壘”型構造格局(圖5-c)。

從云安3井與云安9井的鉆井情況看，由于上沖型半背斜構造圈閉溢出點高且斷層的封閉性相對較差，造成構造有效圈閉面積較小，故海拔相對高但在構造溢出點之下的云安9井產水，而海拔相對低但在構造溢出點之上的云安3井產氣。在肖家溝、天池鋪、龍頭-吊鐘壩等，都反映出上沖型構造主要受主斷層控制的半背斜，其主斷層封閉性往往較差。而形成“斷壘型背斜圈閉”的構造，斷層的封閉性都相對較好，如西河口、萬順場、大方城等，“斷壘型背斜圈閉”兩翼斷層的良好封閉性在川東高陡構造帶得到普遍證實[7]。
云安廠構造帶主體東段的白楊灣-天乾坪高帶，為“斷壘型背斜圈閉”，石炭系含氣面積以海拔-3100m為最低圈閉線計算為56.4km2。按馮家灣石炭系儲量豐度1.99×108m3/km2計算，資源量為112.24×108m3，為有一定規模的有利勘探區。
3.2 沙塘潛伏構造
    沙塘潛伏構造位于云安廠構造帶東南翼斷下盤，為一個“斷壘型背斜圈閉”的潛伏構造，兩翼分別受云13、云19號斷層控制，下二疊統底構造長軸11.5km短軸1.9km，閉合度390m，以海拔-5200m作為圈閉邊界，面積19.3km2。以馮家灣儲量豐度1.99×108m3/km2計算，石炭系資源量為38.41×108m3；云安1O在嘉二2層段獲氣，該井在嘉二2層頂界圈閉線附近，構造以-3900m圈閉，面積38.7km2，以三岔坪儲量豐度1.1×108m3/km2計算，嘉二2層氣藏資源量為42.57×108m3。兩層累計資源量達80.98×108m3，為有一定規模的有利勘探區。
參考文獻：
[1] 劉麗華，范明祥.川東高陡構造帶構造模式分類[J].天然氣工業，1999，19(5)：88-90.
[2] 胡光燦，謝姚祥·中國四川東部高陡構造石炭系氣田[M].北京：石油工業出版社，1997：1-2.
[3] 康必銳，覃發蘭，黃花香，等.四川東部高陡坡構造時深轉換方法研究[J].天然氣工業，2005，25(8)：41-43.
[4] 范明祥，劉麗華.川東地區高陡復雜構造帶構造模式研究[R].南充：四川石油管理局地質調查處，1998.
[5] 唐必銳，文向東，等.云安廠構造北段地震老資料重新處理解釋報告[R].南充：四川石油管理局地質調查處，
[6] 李瑜.川東復雜構造帶石炭系勘探失利因素分析[R].重慶：中國石油西南油氣田公司重慶氣礦，2009.
[7] 李瑜.云安廠構造構造分析[R].重慶：中國石油西南油氣田公司重慶氣礦，2008.

(本文作者：黨錄瑞 李瑜 鄭超 李爽 朱宜新 文其兵 中國石油西南油氣田公司重慶氣礦)
