SCADA系統在馬鞍山港華的應用

摘 要

摘要：本文介紹了SCADA系統在馬鞍山港華燃?xì)庵械膽?yīng)用，包括監測范圍、系統網絡結構和系統存在的問題。關鍵詞：SCADA系統；網絡1 系統概述 隨著城市建設快速發展和人民生活水平的
摘要：本文介紹了SCADA系統在馬鞍山港華燃?xì)庵械膽?yīng)用，包括監測范圍、系統網絡結構和系統存在的問題。
關鍵詞：SCADA系統；網絡
1 系統概述
    隨著城市建設快速發展和人民生活水平的提高，人們對城市燃?xì)獾墓?yīng)服務質量和燃?xì)夤?yīng)量提出了越來越高的要求，城市燃?xì)獾默F(xiàn)代化水平必須與城市的發展相適應。因此，我公司建立具有先進水平的燃?xì)釹CADA系統是勢在必行的。
    我公司于2004年5月使用的SCADA系統正式進入實施階段，該系統的監測范圍包括：1個門站，2個高中壓站，1個球罐儲配站、1個CNG母站、3個CNG子站、1個CNG釋放站、3個中中壓站、20多個區域站及工業站。SCADA系統中心調度室采用中華煤氣使用多年的DYNAC軟件，不僅實時采集各遠程監測站點的管網信息，并直接存入系統自帶的數據庫，同時將各類信息分別處理，根據公司各部門對不同信息的需求，向各部門提供有關的數據，使中心調度室成為本公司全面掌握全城區內燃?xì)廨斉溥\(yùn)行的信息中心，以及公司內的各部門間、公司與燃?xì)庑袠I(yè)間的有關生產輸配數據傳遞的信息樞紐。
    系統主要包括以下幾個部分：調度中心1座、霍里門站及高中壓站站控系統、南環高中壓站站控系統、三個中中壓站站控系統(馬鋼花園、西湖花園、慈湖)、球罐儲配站站控系統、CNG母站站控系統、三個加氣子站站控系統(花山、林里、湯陽)、博望釋放站站控系統(即將改造)及20多個區域站(工業站)遠程
2 系統詳細說明
(1) 系統網絡結構
SCADA系統是采用以計算機網絡為核心構成三級式的監控和數據采集系統。系統網絡中的主要元素為調度監控中心、高壓輸配門站、遠程站(高/中壓調壓站、區域和專用調壓站、調壓箱)。

本系統為三級分部式控制系統：
一級：調度中心為系統控制管理級，負責數據的處理和監控。
    二級：帶有本地站控系統的門站和高中壓調壓站為系統過程控制級，負責現場數據采集和設備控制。
   三級：分布于各管網端站RTU為遠程檢測控制級。
   三級：系統通過有線或無線通訊網絡有機地結合在一起構成一個完整的數據采集和監控系統。各終端站點的RTU(PLC)對工藝參數進行數據采集，通過本地以太網實現本地監控，并通過光纖和CDMA無線將數據上傳至調度中心。

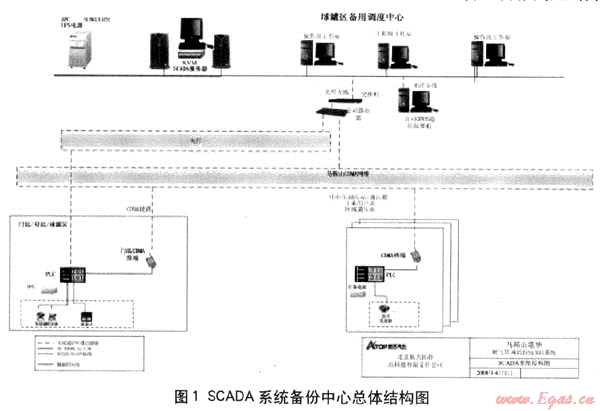

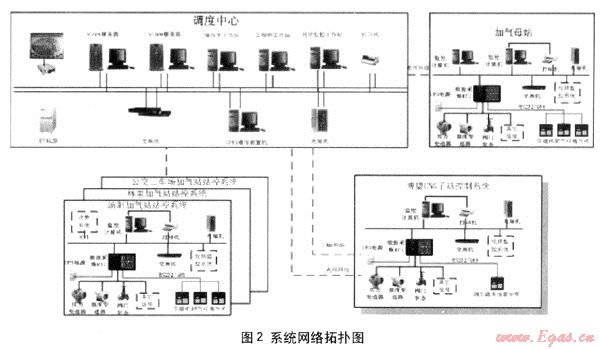

系統網絡拓?fù)鋱D見圖2。

    (2) 通訊方式
    在調度控制中心、門站、高中壓調壓站采用有線(光纖)為主，無線(CDMA)為備用的組網方式，以保證這些重要站點通訊的可靠性、穩定性。在數據吞吐量較小、實時陛要求不高、有線通訊網絡覆蓋不到或單獨為此敷設線路不經濟的區域或站點(如：各類調壓站、中/低壓站、工業站、等)僅采用無線(CDMA)的通訊方式。
    (3) 系統構成
    ① 調度中心
    本SCADA系統調度主站采用以服務器為核心的Client/Server的方式。中心機房由兩臺工作內容并行的服務器為中心，數據倉庫建立在海量的磁盤陣列中，通過磁盤控制器，形成完整的商性能群集服務器結構。
    調度中心配置2臺監控工作站，集中用于管網實時監測，并可同時多畫面對生產輸配的運行工況進行實時監視和跟蹤，多計算機配置也加強了系統的冗余性能。
UPS機房配置性能指標較高的UPS，該UPS具有100%在線、維護方便、元件和電池可熱更換，可為中心調度室提供高品質電源。
    調度中心軟件采用的DYNAC軟件，它是中華煤氣的第三代SCADA軟件DYNAC，是由中華煤氣與美國著名系統供應商TRANSDYN公司一起為中國城市燃?xì)庑袠I(yè)開發的優化方案。DYNAC是整個SCADA系統的管理中樞，具有接口友好、功能全面、擴充靈活、維護方便及使用簡單等主要特點。DYNAC采用冗余運行，保證SCADA系統24小時全天候不間斷運行。DYNAC軟件利用操作于源代碼公開的LINUX平臺的服務器上，用戶能對計算機硬件底層進行操作，更具安全性。在服務器平臺上，其安全性是最重要的。另外，而一般前臺客戶端軟件主要使用視窗及LINUX工作站的Internet瀏覽器，利用Web及Java技術的門放式結構，而不用專門開發，減少維護工作量，升級只需要在服務器端進行即可。除了中華煤氣外南京港華、宜興港華等國內多家燃?xì)馄髽I(yè)均使用DYNAC軟件為其SCADA系統的核心模塊。
    ② 高中壓場站
    高中壓場站自動控制系統由計算機監控系統、站場控制系統、通訊系統組成。
    站場控制系統主要采集天然氣溫度、壓力、流量；電動閥門開停控制及狀態顯示、可燃?xì)怏w泄漏濃度參數機。

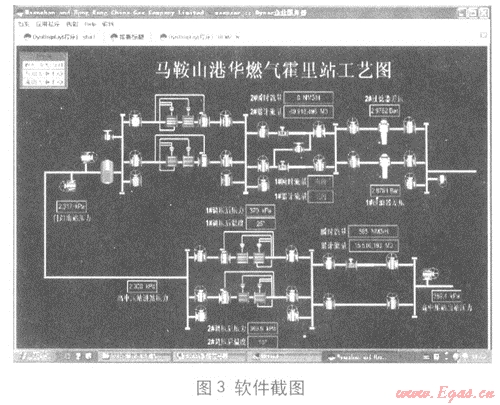

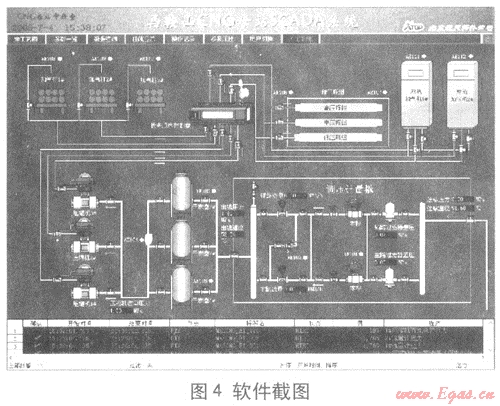

    中控室工作站計算機主要完成加氣站的管理、調度、集中操作、監視、系統功能組態、控制參數在線修改和設置、記錄、故障報警及打印等功能。采用功能強大的IFIX軟件，通過彩色顯示器可直觀地顯示全站各工藝流程段的實時工況、各工藝參數的趨勢畫面，使操作人員及時掌握全站運行情況。并根據管網參數及時調整運行工況，傳輸各種數據和信息，以實現整個燃?xì)夤芫W(wǎng)的優化、經濟、合理、可靠地運行。
    站控系統由站控計算機和KINFISHER的雙冗余RTU組成，RTU采集的信號由站控計算機負責顯示。如監控計算機故障，RTU依然能獨立和穩定工作，保證工藝系統安全、可靠、平穩的運行。
    系統配備UPS電源，可對整個系統供電實現交流凈化以及停電后8小時以上的緊急供電，給工程人員提供搶修時間而不使系統停止運行。

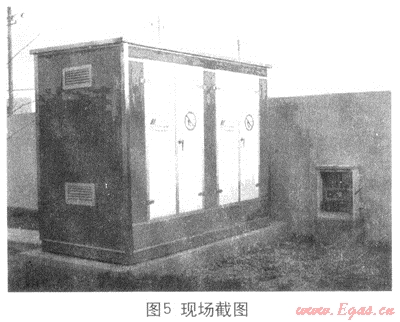

③ 遠程終端站(無人值守)

   遠程終端無人值守站點采用Kingfisher RTU LP-1，此RTU是區域站和工業站特別適合的小型RTU，可接入4AI、4DI及流量計的通信接入，并將接入數據通過CDMA的DTU準確傳輸?shù)秸{(diào)度中心的通信處理機，將數據轉發給Dynac。并配備延時4小時的UPS電池，可確保數據在臨時斷電的情況下能穩定傳輸。
3 系統存在問題
    (1) 整體設計
    系統的整體設計應完全著眼于本公司的需求，應多參考其他公司的成功經驗，但不可一味套用其他公司的模式。如我公司球罐區的排水設計存在嚴重缺陷，忽略了南方梅雨季節的連續大規模降雨，造成中控室出現大量積水，危及站控系統。其中：門站的站控系統中的流量計算機前未設計防雷柵，造成流量計算機曾經兩次被雷擊穿，在承擔了高額經濟損失的情況下，歷史數據有損失，同時給場站的管理和氣源輸配帶來極大麻煩?；衾镩T(mén)站、球罐儲配站和CNG母站是分期建設的，在門站設計的之初未能考慮到后期的場站建設，雖實施了整改，但效果無法達到預期。
    (2) 布線設計
    最初建設一期SCADA系統時，對于場站的整體布線認識不深，在系統正式投入使用的過程當中才發現，線路的布局與線纜的質量對于整個SCADA系統的正常運行尤為關鍵。曾經出現過的視頻信號干擾嚴重與線纜的質量有關；也曾出現線纜不通造成數據中斷與布線的位置與保護措施適當有很大關系。后期整改將投入更大的人力、物力、財力也未能達到之前的
效果。線纜是整個系統數據準確無誤傳輸?shù)纳€，因此，線纜的布線施工必須嚴格按照國家規范，不可偷工減料，方便省事。
    (3) 設備選購
    場站的設備選購也是系統正確運行的一個重要因素。如設備選擇不夠謹慎，可能導致該設備無法與站控系統的RTU(PLC)進行通訊或通訊不暢，因?yàn)槠渲械膮f(xié)議可能不是標準協議或附加的通訊模塊價格過于高昂。重要場站的電動閥門必須使用質量有保證的產品，我公司的球罐儲配站調壓撬的一個電動球閥電動和手動都無法關到位導致閥門狀態顯示總是不正常。
   (4) 軟件的二次開發
   評價一款軟件的好壞關鍵一點在于軟件能不能穩定實現用戶的種種需求，因?yàn)槿魏文芟氲降墓δ芏际悄芡ㄟ^(guò)軟件來實現的。我公司調度中心使用的DYNAC軟件就是一款功能強大，界面友好，維護方便的一款軟件。但它也存在非常明顯的缺陷。首先內核部分全是英文，給調度員進行操作分析時帶來相當大的麻煩，盡管公司員工應根據需要努力提高英語應用水平，但是軟件畢竟是在國內使用，難以想象內核無中文成為調度員對軟件的進一步使用的瓶頸。其次很多重要功能未按我方需求進行開發，比如報表模塊。我們調度員現用的調度記錄是用VBA對EXCEL做的簡單開發來完成日常工作需要。再者軟件供應方的人力資源有限，未能對軟件深層次的東西進行開發，對我們用戶的培訓力度也不夠，一些常規的培訓已不能滿足我公司對軟件的進一步需求了。如公司要求界面更加友好，報警功能更加完善，系統的雙機熱備功能等等。
   (5) 關于工業站的流量計
   我公司對于用氣量較大工商業用戶，即可能對整個燃?xì)夤芫W(wǎng)調峰造成影響的用戶都要求安裝遠程終端站。但由于我公司分析的供銷差方面的原因，現在許多大用戶的流量計都設計在調壓設備之外，點非常分散。比如達利園工業站就安裝了5塊流量計和2塊皮膜表，有鍋爐用、食堂用、生產車間用，分布在各個位置，無法用一套系統實現。曾對于這個問題與設計部門與工商市場部進行過溝通，如安裝總表，成本過于高昂，用戶無法接受。但分別安裝幾套系統，成本也過于高昂。是否能對于此類用戶的特點采用一個比較合理的方案，有待研究解決。
4 結語
    系統建成投入使用后，的確給我們的工作帶來了極大的便利，工作人員可根據系統提供的信息全面、實時掌握系統運行參數和工況，最好地解決供需矛盾，以滿足工業及民用的需要。
    燃?xì)馐且兹家妆瑲怏w，要求生產、輸配絕對安全，本系統提高了調度人員發現事故和分析事故的預見性，一旦出現異常，可以及時采取有效措施，防止事故的發生和蔓延，從而保障了國家與人民財產的安全，具有顯著的安全效益。同時，系統建成后，可以根據運行工況及各環節的運行數據等有關信息，進行綜合分析、優化調度，編制合理、經濟的供氣方案，節約了氣源，人力、物力，減少了對環境的污染。
   當然系統運行過程中也不可避免的遇到一些問題，我們應正確分析問題出現的原因，努力改善這些問題，并將其經驗利用到將來的系統建設當中去，讓SCADA系統更好的為我們服務。

(本文作者：楊強 撒鋒 馬鞍山港華燃?xì)庥邢薰?安徽馬鞍山 243000)
