摘要：裂縫性油氣藏研究中，裂縫識別一直是測井解釋的一個難點，常規測井方法識別裂縫的精度不能滿足油氣勘探開發的需求。而巖石力學參數揭示了地質歷史時期裂縫成因類型、空間分布和形成的力學機理，從一定程度上反映了裂縫的發育程度。在對準噶爾盆地40塊巖樣進行巖石力學參數室內試驗的基礎上，利用彈性模量、體積模量、剪切模量等巖石力學參數來構建能夠較好反映裂縫發育程度的巖石完整性系數、裂縫發育程度指標、巖石穩定系數3個計算模型，并將模型程序化，利用此3個評價指標來對火山巖的裂縫發育程度進行逐點自動處理識別。識別結果與巖心描述、成像測井對比表明，該方法能夠較準確地對火山巖的裂縫進行識別且精度較高、實用性強，能滿足火山巖地層裂縫測井識別精度的要求。

關鍵詞：巖石力學；參數；火山巖；裂縫；發育程度；測井解釋；評價指標

    隨著裂縫性油氣藏逐漸成為勘探的熱點，各種識別裂縫的測井方法也應運而生^[1～3]。準噶爾盆地火成巖經歷了多期構造運動構造應力場的改造，形成多組多類型的裂縫。構造應力可以有張應力、壓應力、剪應力和復合應力，形成的構造也有張性、壓性、剪性和復合裂縫。筆者利用準噶爾盆地西北緣火山巖巖心，采用三軸壓縮巖石力學實驗研究其抗壓性和抗拉性等，對裂縫發育程度進行半定量評價。

    對新疆準噶爾盆地X1井等9口井40塊巖樣(其中：安山-玄武巖15塊、火山角礫巖8塊、凝灰?guī)r7塊、砂礫巖10塊)進行巖石力學參數測量實驗。在上述巖石中，用于常溫常壓的樣品為20塊、用于高溫高壓地層條件下的樣品為20塊，測量參數為抗壓強度、抗張強度、抗剪強度、彈性模量、體積模量、剪切模量、泊松比。部分試驗結果如表1所示。

    表1所示的是巖石的靜力學參數，利用縱橫波、密度測井計算得到的巖石的動力學參數。評價裂縫發育程度的指標所用的是靜力學參數，而為了逐點評價裂縫發育程度，必須將測井計算的動力學參數轉換為靜力學參數。實驗研究表明，對于一塊完整的巖石來說，其動、靜力學參數十分接近，基本可以相互轉換^[4]。



式中：v_m為巖體的縱波聲速，即測井得到的縱波聲速。v_R為巖石縱波聲速，即巖石骨架的理論縱波聲速。

    比值K_V反映了巖體的完整性，即巖體越完整，v_ma越大，也越接近v_R，則K_V就越大。

直接利用計算的巖石破裂系數作為裂縫發育程度指標，即



式中：E為巖體的動彈性模量，由測井資料直接求得；E_ma為巖石骨架的動彈性模量，由理論值求得。

    由于E與巖體的破裂程度相關，巖體越破裂，E越小，而E_ma對同一種巖石來說是一個常數，故R_F越大。因此，用R_F消除了巖石本身性質對E的影響，而突出了巖體的破碎程度。

    如果有密度測井，且質量較好時，最好用巖體破裂系數來描述裂縫發育程度，但如果沒有密度資料或質量太差，則可用完整系數或縱橫波速度比。在使用縱橫波速度比時，需注意巖性差異引起的系統誤差，如石灰?guī)r為1.9，白云巖為1.8，砂巖為1.7，本次研究確定的火山巖為1.82。因此必須已知巖性時，才能用來描述裂縫發育程度。

    用長源距聲波測井、密度測井可計算E：

    E=2G(1+μ)    (3)

剪切模量是施加的應力與切向應變之比：



式中：α為單位換算因子，為1.34×10⁴；ρ_b為地層密度，g/cm³；△t_s為橫波時差，μs/ft。

根據巖石彈性力學理論，利用縱橫波測井資料由式(4)可以求得連續的動態泊松比值(μ)：



式中：△t_c、△t_s分別為地層的縱、橫波時差，μs/ft。

2.3 巖石穩定系數(R_g)

式中：體積模量；剪切模量。

    巖石力學參數反映了巖石力學性質，由于巖石并非真正鋼體，因而研究其彈性力學性質是分析裂縫發育的主要方法之一。在理論上分析存在裂縫的巖石力學參數變化特征是：裂縫發育將使橫波時差有所增加，而巖石密度將不同程度降低，因而引起楊氏模量降低，同時也使巖石剪切模量降低。裂縫與伴生的孔洞增加，將使巖石體積壓縮系數增加，而造成體積模量減小。裂縫發育使巖石初始剪切模量減小，同時也使巖石穩定系數降低。由于裂縫發育造成楊氏模量降低，而巖石類型確定，巖石基塊的巖石模量是固定的，因而裂縫發育將造成儲集巖的裂縫發育程度指標增加。

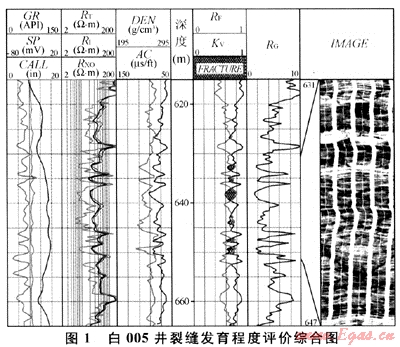

    將上述評價裂縫發育程度指標的計算模型和參考文獻[1]所述巖石力學動靜態轉換關系式編制成Fortran語言，掛接在Forward測井解釋平臺上，實現單井逐點可視化處理。對工區內10多口具有成像測井資料和巖心描述的井進行了裂縫發育程度指標處理，圖1為白005井裂縫發育程度評價綜合成果圖。由圖1不難發現，630～652m井段，完整性系數值較低、裂縫發育程度指標值較高、巖石穩定系數值偏低，從所對應的成像測井圖上可以看出，該段斜交縫和網狀縫較為發育，巖心描述為半充填的低角度和網狀縫。從工區內其他井的處理情況來看，處理結果與成像測井和巖心描述對應性都較好。因此，筆者所述方法對研究工區火山巖裂縫發育程度評價較為有效。

    1) 基于巖石力學參數的評價方法綜合各種測井信息對裂縫發育程度進行判別，克服了利用少數測井信息識別裂縫準確率較低的缺點。

    2) 實際應用表明，該方法識別結果與巖心描述和成像測井有很好的一致性，是一種行之有效的判別裂縫存在的定量識別方法。

    3) 該方法為利用常規測井曲線進行裂縫識別開辟了一條新途徑，尤其為我國老油氣田僅有常規測井資料時的裂縫識別提供了一種新方法。

[1] 劉之的.石炭系儲層流體性質識別方法研究[R].克拉瑪依：中國石油新疆油田公司，2008.

[2] 劉之的.九區南石炭系儲層測井評價方法[R].克拉瑪依：中國石油新疆油田重油開發公司，2006.

[3] 趙良孝.碳酸鹽巖儲層測井評價技術[M].北京：石油工業出版社，1994.

[4] 劉之的.碳酸鹽巖地層井壁穩定性測井評價方法研究[D].成都：西南石油學院，2004.



(本文作者：劉之的¹ 湯小燕¹ 于紅果² 張伯新² 1.西安科技大學地質與環境學院；2.中國石油天然氣集團公司西部鉆探工程有限測井公司)
