城鎮規劃中必知的地形圖圖例

摘 要

城鎮規劃中必知的地形圖圖例:地形圖判讀可從測量控制點、居民地、獨立地物、交通設施、管線設施、水系、地貌土質、植被園林、等高線、疆域邊界這些方面著手。做到見圖 知物，就必須了解各圖符所代表的實物。

 地形圖：通過實地測量，將地面上各種地物、地貌的平面位置，按一定的比例尺，用“地形圖圖式”統一規定的符號和注記，縮繪在圖紙上的平面圖形，既表示地物的平面位置又表示地貌形態。

準確判讀地形圖，是我們城鎮規劃中所需 的必備能力。
下面就是金山在城鎮規劃設計中整理的一些常用地形圖圖例。希望對剛步入城鎮規劃這行業的各同行有所幫助。

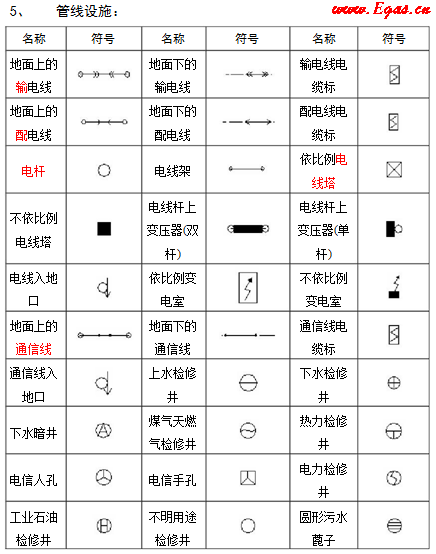

地形圖判讀可從測量控制點、居民地、獨立地物、交通設施、管線設施、水系、地貌土質、植被園林、等高線、疆域邊界這些方面著手。做到見圖 知物，就必須了解各圖符所代表的實物。
